按方向分割刀具路径

该选项卡包含以下选项：

平坦面角度 - 从 XY 平面测量的角度限界。如果移动使得与 XY 平面之间的角度小于此限界，则移动被视为平坦移动。

删除小于...的段 - 删除短于此处所输入数字的段。值越大，碎段越少。该值通常应设为加工公差的近似值。

减去 - 您可以将三个区域从整条刀具路径中分离出来：

• 向上 - 减去“向上”切削的移动，仅保留“平坦面”或“向下”移动。
• 向下 - 减去“向下”切削的移动，仅保留“平坦面”或“向上”移动。
• 平坦面 - 减去“平坦面”移动，仅保留“向上”或“向下”移动。

保存 - 指定要保留的刀具路径部分：

• 减去 - 保留由“减去”选项指定的刀具路径部分。
• 剩余 - 保留未由“减去”选项指定的刀具路径部分。
• 两者 - 保留刀具路径的两个部分，作为两条单独的刀具路径。

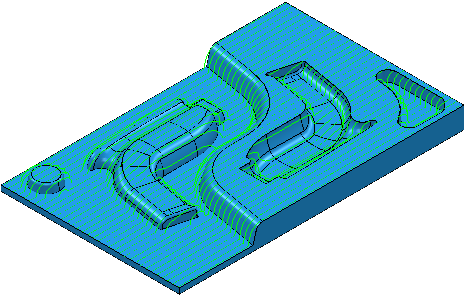

  以下示例说明按方向分割刀具路径的效果。

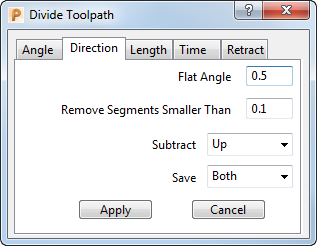

  在“分割刀具路径”>“方向”对话框中：

  1. 在“平坦面角度”中输入 0.5。
  2. 为“减去”选择“向上”。
  3. 为“保存”选择“两者”。
  4. 单击“应用”。两条新刀具路径与原始刀具路径同名，但名称后附加 _1 和 _2：

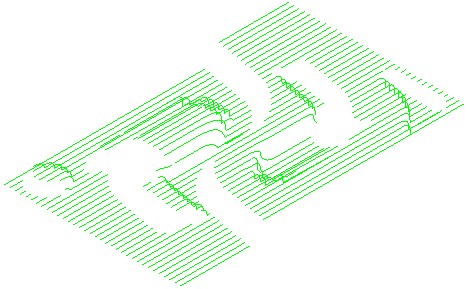

  • _1 包含“剩余”部分（“向下”和“平坦面”移动）：


  • _2 包含“减去”部分（“向上”移动）：



注： 如果您只想保留刀具路径的向上部分，请选择“保存减去”。同样，如果您只想保留刀具路径的向下和平坦面部分，请选择“保存剩余”。
