首先沿 X 轴方向，然后沿 Y 轴方向单向加工的示例（模型加工）

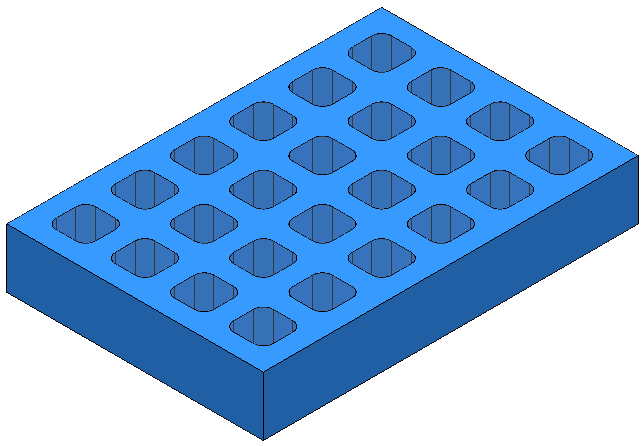

本例说明如何使用首先沿 X 轴方向，然后沿 Y 轴单向加工的刀具路径顺序创建区域清除刀具路径。本例使用 Examples 文件夹中的 3D_Pockets.dgk 模型。

1. 计算毛坯并创建 10 mm“球头刀”。
2. 单击“开始”选项卡 >“刀具路径设置”面板 >“刀具路径连接”以显示“刀具路径连接”对话框。
3. 在“刀具路径连接”对话框中：
   1. 选择“开始点和结束点”选项卡。
   2. 对于“开始点”，在“使用”中选择“绝对”。
   3. 在“坐标”中输入 0, 0, 10。
   4. 单击“接受”(Accept)。
4. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框。
5. 从“3D 区域清除”类别中，选择“模型区域清除”策略，然后单击“确定”。
6. 在“顺序”页面上，从“排序方式”列表中选择“层”，然后：
   1. 将“分类”方法更改为 。
   2. 将“名称”更改为 Offset AC _ Along X _ 1 Way Y。
   3. 单击“计算”。

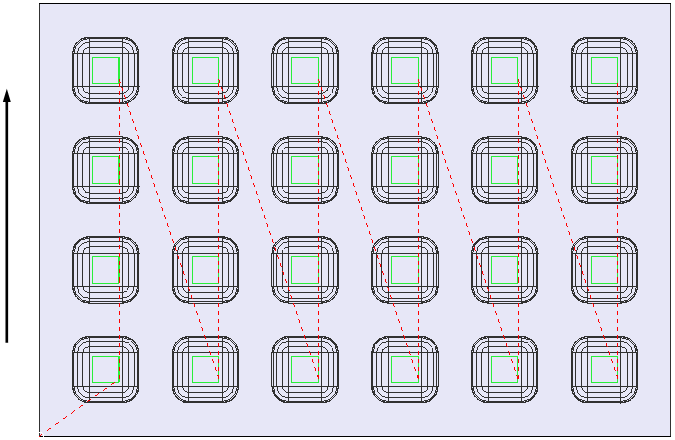

      连接移动会显示分类选项的效果。

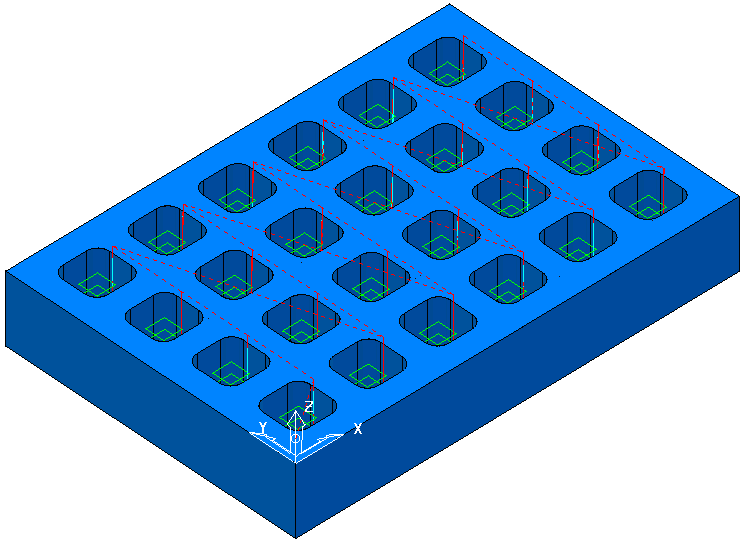

      下面看一下等轴测视图：
