创建矩形型腔特征 - 示例

要创建矩形型腔特征，请执行以下操作：

1. 单击“特征组”选项卡 >“编辑”面板 >“特征编辑”。

   系统会创建特征组并显示“特征编辑”选项卡。

2. 单击“特征编辑”选项卡 >“创建 2D 特征”面板 >“型腔”>“矩形”。

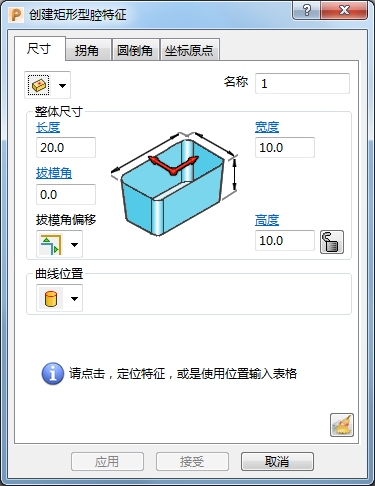

   系统会显示“创建矩形型腔特征”对话框。



3. 在图形窗口中单击鼠标，以插入特征。



   此功能仅适用于矩形、圆形和无界面特征。对于自由形状、笔直槽和有界面特征，您必须选择用于创建特征的现有曲线。

4. 输入特征的“名称”。
5. 使用对话框上的选项或使用图形手柄可修改特征的属性。

   可用的选项和图形手柄因创建的特征类型而异。

6. 单击“接受”以创建特征并关闭对话框。
7. 单击“特征编辑”选项卡 >“完成”面板 >“接受”，以保存创建的特征并关闭“特征编辑”选项卡。
