如果在使用刀具侧边而非刀尖切削的情况下，使用整体硬质合金刀具，“摆线移动”非常重要。这些刀具高速运行且以小行距进行深度切削时效果最佳。这意味着，刀具仅有一个很小的接触角。只要接触角增大，便会增加刀具损坏的风险。要最大限度地减少刀具损坏，请尽可能减小接触角。可通过以下两种方法执行此操作：
- 避免尖角。
- 避免全刀宽切削，或避免导致刀具过载的大接触角切削。

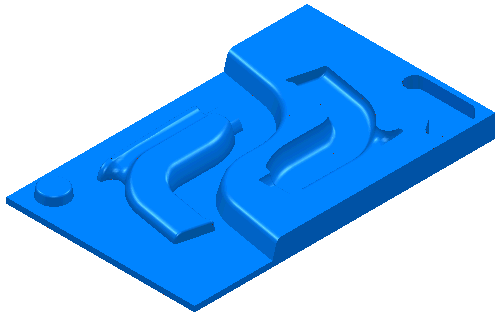

有不同的机制可避免尖角和刀具过载。下面看一下 PowerMill Examples 文件夹中的 Powerdrill.dgk 模型：
通过将“样式”设置为“偏移模型”，在此模型上创建“模型区域清除”刀具路径。在“高速”页面上：
轮廓光顺 - 已取消选择
赛车线光顺 - 已取消选择
摆线移动 - 已取消选择
连接 - 直

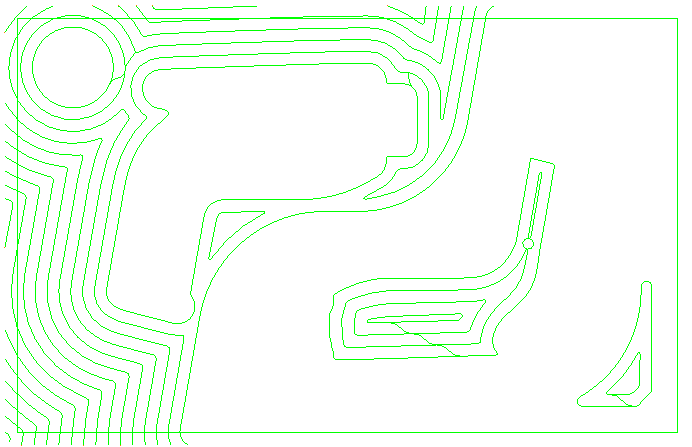

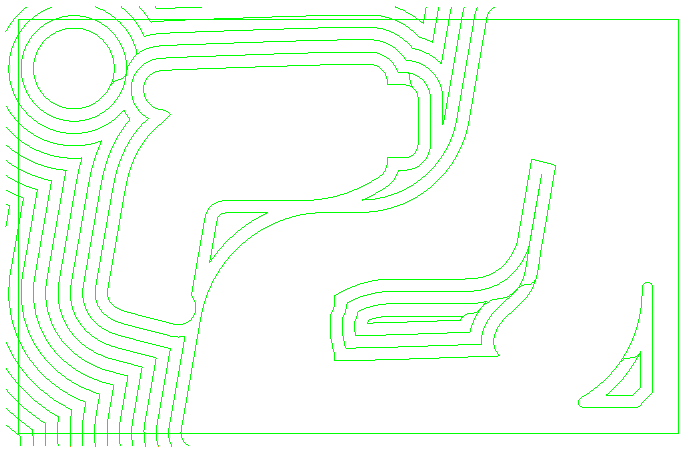

当您尝试避免刀具方向突然改变时，该刀具路径有各种问题，特别是高速加工时：
- 从一个偏移到下一个偏移的连接是垂直的。这会导致刀具方向突然改变。

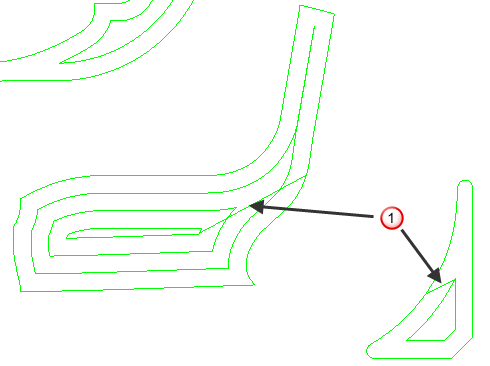

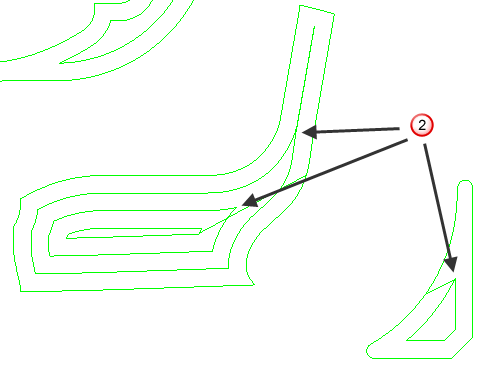

- 尖角连接
- 尖角太多。

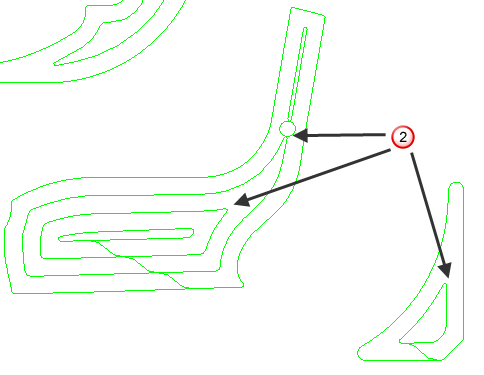

- 尖角
- 全刀宽切削太多。

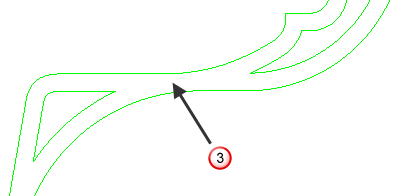

- 全刀宽切削

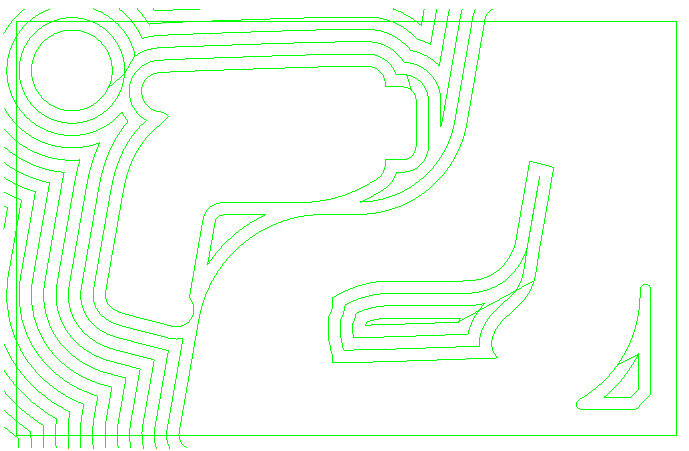

用于控制所有这些情况的选项可从“模型区域清除”对话框的“高速页面进行访问。
在“高速”页面上：
轮廓光顺 - 已选
赛车线光顺 - 已取消选择
摆线移动 - 已取消选择
连接 - 光顺
详细查看：

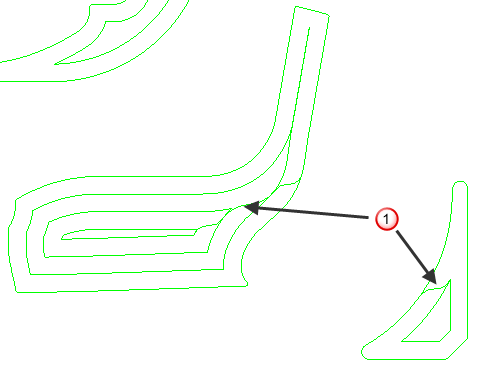

- 光顺连接
在“高速”页面上：
轮廓光顺 - 已选
赛车线光顺 - 已选
摆线移动 - 已取消选择
连接 - 光顺
详细查看：
- 光顺拐角
在“高速”页面上：
轮廓光顺 - 已选
赛车线光顺 - 已选
摆线移动 - 已选
“最大过载”为 10%
连接 - 光顺

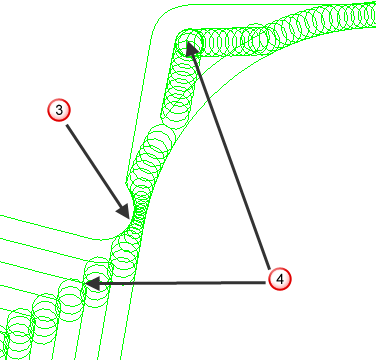

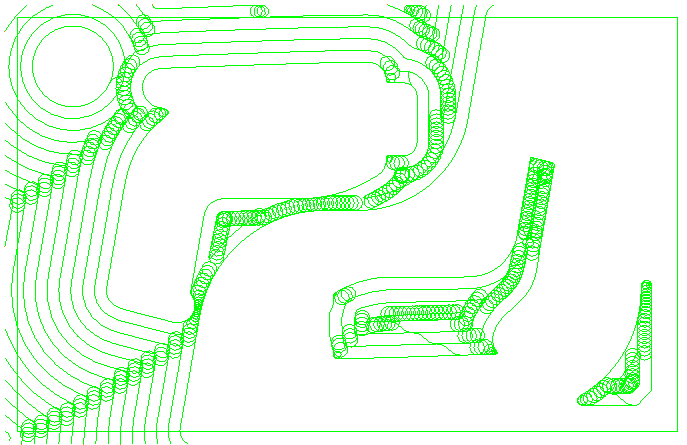

当刀具临近过载时，系统将插入摆线路径，以避免过载。:
- 窄道
- 尖角

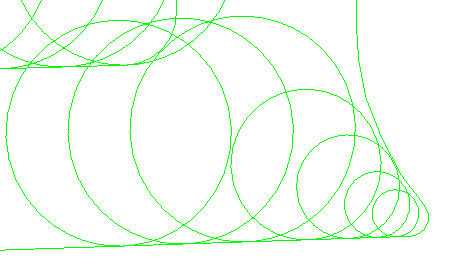

通过查看拐角细节，可以更轻松地看到摆线路径：
因为某些刀具过载可能是可接受的，因此可以通过滑块进行控制。准许过载的默认设置为现有行距的 10%。因此，如果使用行距 10 且准许的过载为 10%，则在超出过载条件 10% 后，摆线移动才会开始显示。
