高速

使用“高速”页面可以控制各种光顺选项，避免在高速加工过程中，刀具方向发生急剧变化。可用选项取决于已选策略：

轮廓光顺 - 选择此项可启用轮廓的圆弧拟合，避免外角方向发生急剧变化。圆弧半径按照刀具直径的比例定义，使用刀具直径和一个乘数系数计算得出。使用滑块可指定该乘数系数。例如，如果您的刀具直径为 10 mm，乘数系数为 0.05，则圆弧半径为 0.5 mm。

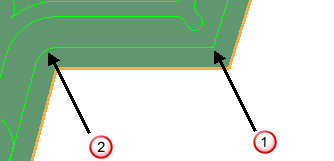

• “轮廓光顺”取消选择：



  - 外角未光顺。

  - 内角已光顺。

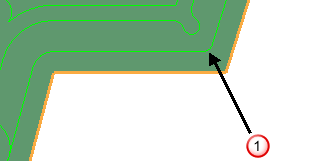

  如果使用的“半径”为“0.2”，会产生：



  - 外角现已光顺。

  注： 在高速加工时，圆弧拟合非常重要，因为这可以杜绝刀具方向突然发生变化。
  注： 对于 Vortex 旋风铣加工，小摆线是不可取的做法，应尽可能保持 1 mm 以上的摆线半径。

赛车线光顺 - 选择此项可防止刀具路径中的尖锐拐角造成的机床受力突然改变，从而将标准偏移替换为可实现更高进给率的偏移。此偏移会用圆角替换尖角，并将行距从固定距离更改为可变距离。使用滑块可指定与指定行距的最大偏移百分比。

- 圆角

- 可变行距

注： 仅当您在区域清除策略的主页面上选择偏移样式后，此选项才可用。

摆线移动 - 此项处于已选状态时，会使摆线按照默认应用的限制刀具过载移动。

• 最大过载 - 使用滑块设置插入摆线所需的刀具过载值。
  注： 创建“模型区域清除”刀具路径时，“摆线移动”选项仅在使用“偏移模型”或“偏移所有”区域清除样式时可用。
  注： 仅当您在区域清除策略的主页面上选择偏移样式后，此选项才可用。

连接 - 选择一个选项以指定 PowerMill 如何创建刀具路径内偏移之间的连接移动。

• 直线：



• 平顺：



• 无：



  仅有您在策略的主页面上选择了一种偏移样式之后，此选项才可用。

样式 - 选择 2D 圆倒角处理选项（修圆拐角）或 3D 圆倒角处理选项（圆倒角拐角）。

注： 有些加工策略只有 2D 圆倒角处理选项或者只有 3D 圆倒角处理选项。此选项可用时，如果您指定了垂直刀轴设置并且关闭了自动碰撞避让，则可以使用 3D 圆倒角处理选项，

圆倒角拐角 (3D) - 选择此项可在计算刀具路径之前将圆倒角添加到模型的所有内角。这样有助于减少刀具路径中的尖锐拐角，从而让您保持较高的进给率。圆倒角半径是使用刀具直径和一个乘数系数计算得出的。使用“半径(刀具直径单位)”滑块可指定该乘数系数。

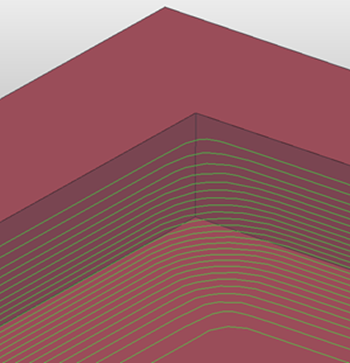

• 圆倒角拐角处于取消选定状态：



• 圆倒角拐角处于选定状态：



修圆拐角 (2D) - 选择此项可在刀具路径的所有内角中创建圆弧。这在高速加工时尤为重要，因为这可以杜绝刀具方向突然发生变化。圆弧半径按照刀具直径的比例定义，使用刀具直径和一个乘数系数计算得出。使用滑块可指定该乘数系数。例如，如果您的刀具直径为 10 mm，乘数系数为 0.05，则圆弧半径为 0.5 mm。

• “修圆拐角”取消选择：



• “修圆拐角”已选：



垂直光顺 - 可提高与曲面垂直的轮廓的光顺度

• 上/下轴(刀具直径单位) - 以刀具直径单位输入垂直光顺距离。此类型的光顺可以有效移除偏移的内角造成的“颤动”。最好尝试在最初就使用默认值光顺。过度光顺可能造成展平过多，导致轮廓扭曲。



• 角度 - 输入光顺角度。在使用多轴加工时，此类型的光顺可以用于有效光顺经过剪裁的曲面的轮廓。经过剪裁的曲面可能带有“起伏”的边缘，随后的轮廓加工会将其放大。角度光顺可以最大限度减轻这种情况。默认值为 5。

轴计算公差 - 输入计算刀轴的公差值。对于相对较为少见的部分几何形体，刀轴在曲面上精准定位时可能会略有摆动。这可能是由于在刀具从一个位置移动到另一个位置时，几何形体发生了小幅度但意义显著的更改。此公差可能大于加工公差，以便在刀具沿着这种存在几何变化的区域移动时稳定刀轴。因此，曲面上可能留下多余的材料，但刀具承受的负载可能会降低。

有关光顺效果的详细信息，请参见刀具负载。
