显示仿真问题

使用“仿真问题”对话框可打开机床碰撞检查、指定机床周围的间隙值以确定“碰撞险兆”，并查看在刀具路径仿真时发生的任何碰撞或“碰撞险兆”。

单击“仿真”选项卡 >“问题”面板 >“显示问题”，以显示“仿真问题”对话框。

此对话框包含以下几项：

• - 显示机床的名称。
• 检查碰撞 - 单击此按钮将启用碰撞检查。
• - 将光标悬停在此按钮上，可以获得有关此对话框中的设置的更多信息。
• 机床间隙 - 输入 PowerMill 在检查碰撞时考虑的机床周围的间隙值。在机床轴分量和零件达到指定间隙值时，轴分量会突出显示为黄色。

  PowerMill 将在固定点检查碰撞和“碰撞险兆”。虽然这些点的分布频率较高，但 PowerMill 可能无法确定两个点之间发生的轻微碰撞。

  机床碰撞检查不会检查刀具部件是否发生碰撞。要检查刀具部件，请使用刀具路径检查功能。

• 检查刀具和刀具夹持 - 单击此按钮将为刀具和刀具夹持启用碰撞检查。

  如果选择了此选项，则系统会检查刀具的切削部分是否与机床发生碰撞，以及夹持是否与机床和模型发生碰撞。

  • 夹持间隙 - 指定间隙问题生成前刀具夹持与模型或机床之间的最小距离。
  • 刀柄间隙 - 指定间隙问题生成前刀具刀柄与模型或机床之间的最小距离。
• 对照毛坯检查夹持 - 选择此选项可以将刀具夹持与毛坯之间的碰撞作为停止仿真的问题包含在问题列表中。这使您能够识别并解决在仿真过程中刀具夹持与动态变化的毛坯发生的任何碰撞。
• 检查切削毛坯的快进移动 - 系统会将某些非常接近毛坯的快进移动识别为潜在碰撞。如果在仿真过程中处理过切时不希望包括快进移动，请取消选择此选项。
• 检查重新配置移动 - 选择此选项可以将重新配置移动作为停止仿真的问题包含在问题列表中。如果未选择此选项，则重新配置移动不会导致仿真暂停，并且不会添加到问题列表中。默认情况下，该选项是被选定的。
• - 从列表中选择一个选项，以指定在遇到问题时暂停仿真的频率：
  • 出现问题总是暂停 - 遇到任何问题时，仿真都会停止。
  • 每种类型的第一个问题时暂停 - 遇到任何类型的第一个问题时，仿真都会停止。如果您恢复仿真，则再次遇到相同类型的问题时，仿真不会再停止。默认情况下，该选项是被选定的。
  • 出现问题总不暂停 - 在遇到任何问题时，仿真都不会停止。所遇到的问题仍会记录在“发现的问题”列表中。
• 发现的问题 - 显示按时间排列的问题和警告列表。单击列表中的某个问题可将激活的机床移动到发生该问题的位置。

  在以下情况下，系统会向列表添加问题：

  • 刀具、刀柄或夹持与模型发生碰撞。
  • 发生机床碰撞。
  • 机床无法到达某个位置。
  • 机床超过其限界。

  在以下情况下，系统会向列表添加警告：

  • 未检查刀具路径。
  • 无法检查刀具路径。
  • 已检查刀具路径，但是 NC 程序具有更高间隙值。
  • 未检查连接。
  • 机床与另一个部件的间隙重叠。
• 清除 - 单击此按钮将清除条目表。

查看碰撞或“碰撞险兆”

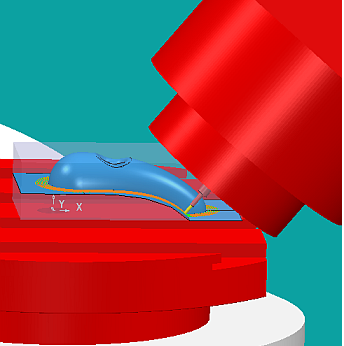

从表中选择一个条目，以查看在发生碰撞或“碰撞险兆”时的机床位置。发生碰撞的轴分量突出显示为红色，出现“碰撞险兆”的轴分量突出显示为黄色。

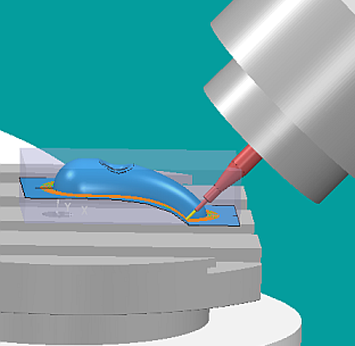

查看碰撞让您可以确定如何以最佳方式解决碰撞。在以下示例中，通过使用更长的夹持增加间隙，解决了碰撞问题。

如果 PowerMill 在机床自身发生碰撞或与零件、刀具夹持、工作台发生碰撞时未能识别到碰撞，请参见编辑 .mtd 文件以改进碰撞检查。
