通过“多间隙”线框几何形体创建复合曲线

创建复合曲线时，您可以“跳过”几何形体中的间隙。例如：

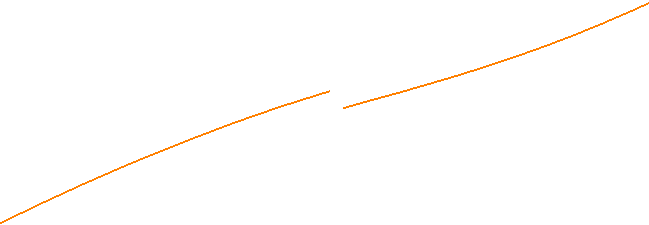

1. 从相邻段之间存在间隙的曲线开始。

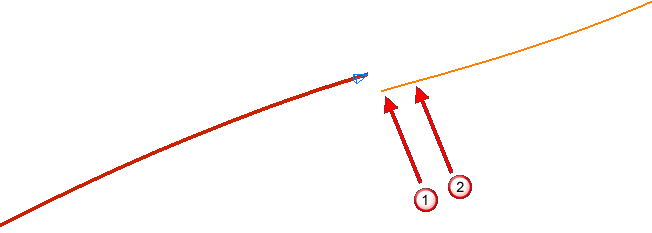

2. 创建复合曲线时，PowerMill 会在到达间隙时自动停止。



3. 单击橙色曲线末端（ 周围）。系统将显示“复合曲线跳跃确认”对话框。

   取消选择“使用切线创建曲线”选项，以将曲线与一条直线相连接。

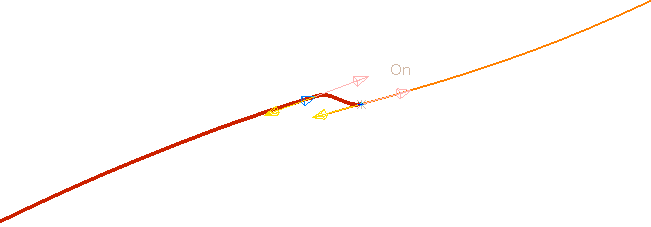

   选择“使用切线创建曲线”选项，以将曲线与一条相切曲线相连接。



4. 在“复合曲线跳跃确认”对话框中单击“是”。
5. 单击“创建复合曲线”工具栏上的 。
6. 单击“曲线编辑器”选项卡 >“完成”面板 >“接受”。

注： 您不必选择曲线末端也可以选择曲线上的任意点。例如，在第 2 步中单击 周围的位置可以提供：
