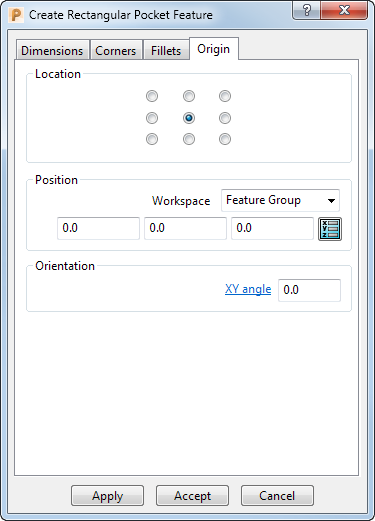

使用“创建特征”对话框中的“原点”选项卡，指定特征原点的属性。
位置 - 选择一个选项来定位特征原点。
2D 特征和车削特征的位置区域略有不同。
2D 特征
车削特征
2D 特征

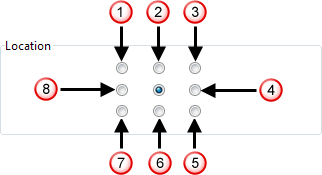

相对于特征的轮廓曲线，指定特征的原点位置：
左上角
上边中央
右上角
右边中央
右下角
底边中央
左下角
左边中央
车削特征
相对于特征的轮廓曲线，指定特征的原点位置：
左边
中心
右边
位置 - 选择一个“工作空间”，并输入特征的坐标，以便相对于已选工作空间来定位特征。
注： 这些选项仅适用于槽、界面以及矩形、圆形和自由形状型腔和凸台。
- 工作空间 - 相对于“特征组”或“世界”坐标系定位特征。
- 单击此按钮以使用“位置”对话框输入坐标。
方向 - 输入“XY 角度”，以相对于 X 轴定向 XY 平面中的特征。
XY 角度 = 0：
XY 角度 = 45：
注： 此选项仅适用于笔直槽、界面以及矩形、圆形、自由形状型腔和凸台。
