从接触点法线创建孔

您可以创建与参考线点的接触点垂直的孔。此示例使用 Examples 文件夹中的 powerdrill.dgk 模型。

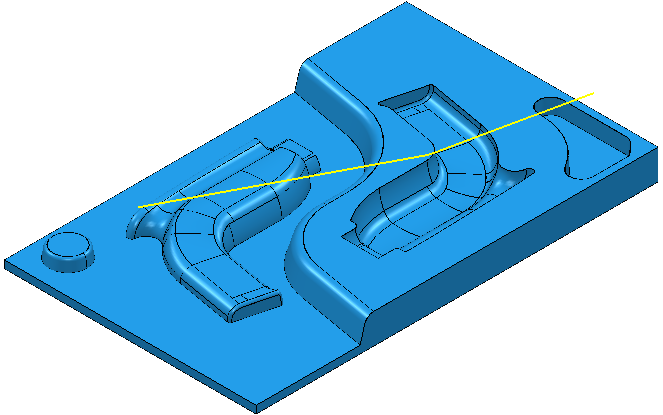

1. 创建一个简单的参考线，本例中是带有两个跨的连续直线。
2. 选择参考线已选参考线为黄色。
3. 单击“孔特征设置”选项卡 >“孔”面板 >“创建”，以显示“创建孔”对话框
   1. 为“自...创建”选择“法线”。
   2. 在“顶部直径”中输入 20。

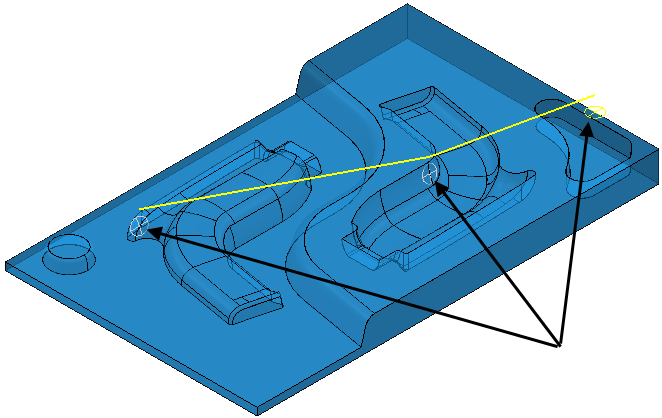

   3. 单击“应用”以在参考线各跨的末端创建一个孔。孔在该点将与模型为垂直关系。

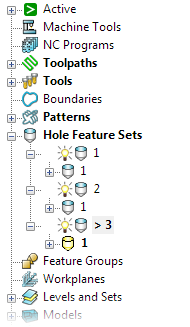

   如果查看资源管理器，则可以看到刚才创建的孔。
