在图形窗口中显示刀具

使用“刀具”选项卡 >“显示”面板中的项目，可以显示和查看激活的刀具的各方面内容。

工具

单击“刀具”选项卡 >“显示”面板 >“刀具”，可在图形窗口中显示激活的刀具。

显示

使用“刀具”选项卡 >“显示”面板 >“显示”菜单中的以下选项，可在图形窗口中显示刀具元素：

• 刀柄 - 显示刀具刀柄。
• 夹持 - 显示刀具夹持。显示夹持时，系统也会显示刀柄。
• 刀轴定义 - 以红色显示用于定义刀轴的点或线。
  • 为任意“刀轴”选择“朝向点”或“自点””。系统将显示点的位置。



  • 为任意“刀轴”选择“朝向线”或“自线”。系统将显示线的位置。

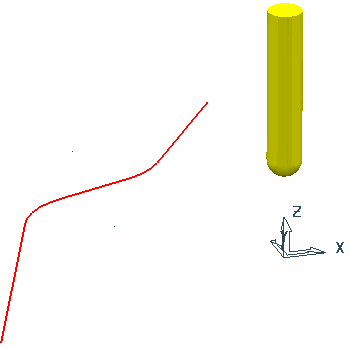

  • 任意“刀轴”选择朝向曲线”或“自曲线”。 系统将显示曲线的位置。



  • 任意“刀轴”选择“固定方向”。系统将显示以下内容：



• 刀轴限界 - 显示可加工部分的图形。

  例如：



  球体部分（或具有球形顶部的锥体）的中心位于激活的工作平面的原点。如果不存在激活的工作平面，则中心位于世界坐标系的原点。原点由一个小球体表示。此图形可显示为任意大小，而且如果进行缩放，然后刷新显示，此图形的大小会改变。这是为了确保它在任意缩放系数下都可见。

• 刀轴倾斜方向 - 显示刀轴方向。
  • 如果指定“朝向点”或“自点”，则 PowerMill 显示指定的点：

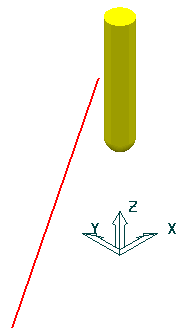

  • 如果指定“朝向直线”或“自直线”，则 PowerMill 显示指定的直线：

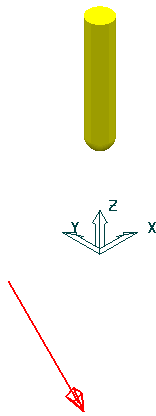

  • 如果指定“固定方向”，则 PowerMill 显示指定的直线（其上有一个箭头用以指示方向）：



  • 如果指定“前倾”、“侧倾”或“曲面法线”，则此选项不起作用。

阴影

单击“刀具”选项卡 >“显示”面板 >“阴影”以切换图形窗口中所显示刀具的外观：

• 选择 - 显示阴影的刀具。



• 取消选择 - 显示线框刀具。
