以图形方式编辑孔

本例说明如何以图形方式编辑孔特征。

本例使用 Examples 文件夹中的 RetainerPlate.dgk 模型。

1. 选择模型的一部分（其中包括一些孔）。
2. 从“孔特征设置”上下文菜单中选择“创建孔”。

   这将显示“创建孔”对话框。

3. 在“创建孔”对话框中：
   1. 为“自...创建”选择“模型”。
   2. 选择“创建复合孔”。
   3. 取消选择“按轴组合孔”。
   4. 选择“创建后编辑”。
   5. 单击“应用”。

   PowerMill 会识别已选孔。

4. 双击要编辑的孔特征。系统将显示“孔特征设置编辑器”选项卡。

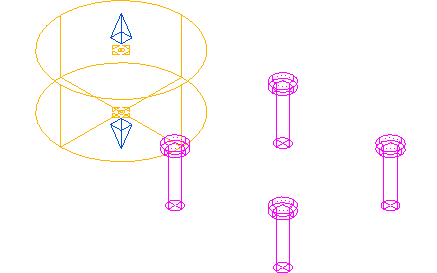

   选择孔特征后，系统会为其显示方向。



   已选孔特征为黄色，拖放手柄 位于孔特征的顶部和底部。

   如果系统没有为任何孔特征显示方向，或者为错误的孔特征显示了方向，请选择您要编辑的孔特征。您一次只能编辑一个孔特征。编辑非激活的孔特征设置会将其激活。

5. 要更改孔特征的高度，请将光标置于其中一个蓝色箭头上。光标将变为 。单击并拖动鼠标以更改高度。光标旁的文本会显示当前高度（在本例中为 90.8）以及高度增量（在本例中为 40）。



   如果在按住 Shift 键的同时单击并拖曳蓝色箭头，会同时更改相对面的高度。

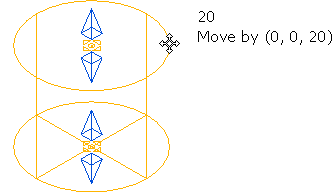

6. 要移动孔特征，请将光标置于黄色区域或已选特征的任何部分上。光标将变为 。单击并拖曳鼠标可移动孔特征。光标旁的文本会显示已选孔特征的当前 Z 高度（在本例中为 20）以及特征的移动幅度（在本例中为 0, 0, 20）。



   您仅可以在 Z 轴方向向上或向下移动孔特征。如果智能光标已启用，则您可以通过捕捉到相关几何形体来调整高度。您可以通过使用 CTRL 键来抑制智能光标捕捉。

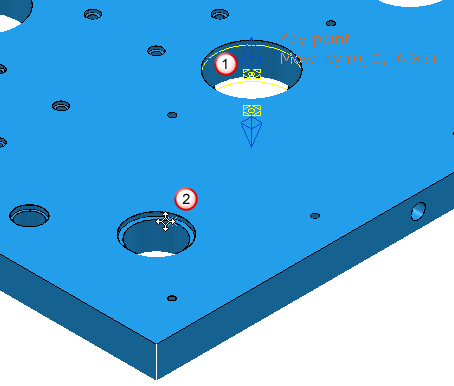

7. 单击模型中的另一个孔特征以将该孔特征移至相应的高度。在以下示例中，单击模型中的孔边缘。



   您正在编辑的特征。

   您想要的高度。

8. 为孔特征设置了正确的大小和位置后，单击“孔特征设置编辑器”选项卡 >“完成”面板 >“接受”。
