使用“孔特征设置编辑器”选项卡可以图形方式移动和编辑孔特征设置内的孔。
单击“孔特征设置”选项卡 >“孔”面板 >“编辑”>“孔特征设置编辑器”以显示“孔特征设置编辑器”选项卡。
该选项卡包含以下选项：
“编辑”面板
删除已选 - 单击此按钮将删除已选的孔特征。
反向已选 - 单击此按钮将反转已选的孔特征。

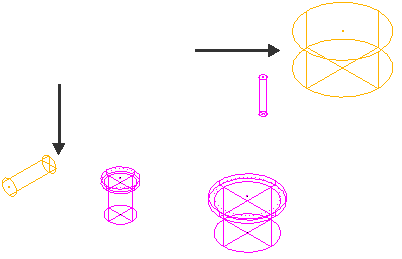

将下图：
转换为下图：
此选项仅适用于多轴孔特征设置。要反转单轴特征设置中的孔，请在单独的孔特征设置关联菜单中选择编辑 > 反向已选孔。
“工具”面板
尺寸改变时捕捉 - 单击此按钮可在使用智能光标捕捉和禁用捕捉之间切换。
按 CTRL 键可暂时禁用捕捉。
“历史”面板
撤销 - 选择此选项可恢复为最后一次更改之前的状况。
重做 - 选择此选项可恢复您刚刚撤销的编辑。
“完成”面板
接受 - 单击此按钮将接受并保留对孔特征的所有更改。
取消 - 单击此按钮将删除对孔特征的所有更改。
如果选择孔，系统会显示其方向。已选孔为黄色，顶部和底部有一个
。其余的孔为洋红色。
您可以使用 ，以交互方式修改孔特征的大小和位置。
- 要更改孔特征的高度，请将光标置于其中一个蓝色箭头上。光标将变为
。单击并拖动鼠标以更改高度。
- 要移动孔特征，请将光标置于黄色区域或已选孔特征的任何部分。光标将变为
。单击并拖曳鼠标可移动孔特征。
