参数螺旋精加工

使用“参数螺旋精加工”页面可创建一个螺旋刀具路径。该刀具路径从指定参考线开始呈螺旋形，并在指定曲面终止。

“中心曲线”指定一条曲线或一个点，用于确定加工凸台时刀具路径的开始位置，或加工型腔时刀具路径的结束位置。曲线必须是包含一个段的参考线。您可以使用闭合或开放的参考线。

选择中心曲线后，系统将显示方向，这样一来，您就能看到曲线的方向。

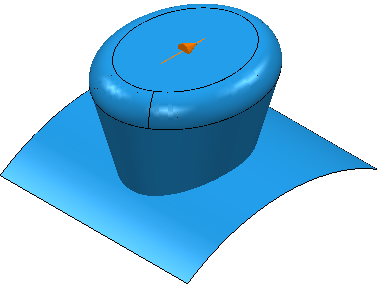

系统已显示方向的开放曲线：

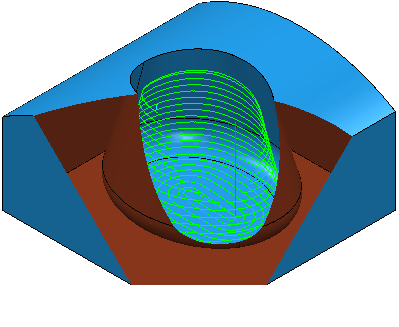

系统已显示方向的闭合曲线：

注： 如果参考线不在模型上，它将投影到模型上，而且该投影将用作中心曲线。

创建参考线 - 单击可创建新的空参考线。

已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择 ，则不会选择参考线。列表中包含所有可用的参考线。

曲线编辑器 - 单击此按钮可显示已选参考线的“曲线编辑器”。如未选择参考线，PowerMill 将会新建参考线。

选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。

采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息，请参见采集曲线示例。

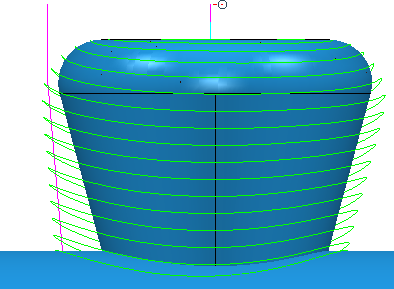

外部限界 - 无：

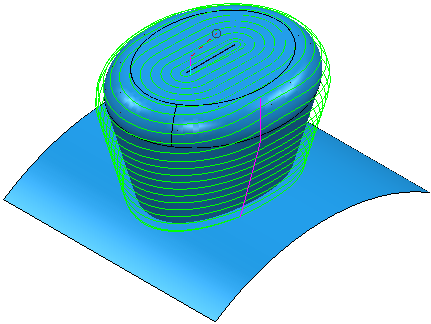

外部限界 - 包含曲面 的组合：

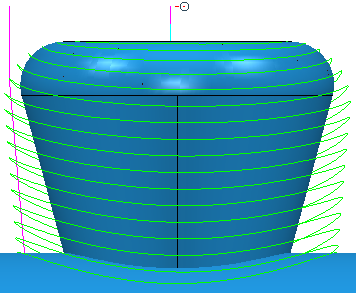

如果没有基础曲面且“外部限界”为“无”：

注： 如果“外部限界”中存在间隙，“参数螺旋精加工”策略将尝试加工间隙以下的模型。这可能会导致刀具路径缺陷。

倒扣 - 输入一个角度，以指定相对于“中心曲线”的倒扣。曲线两侧的角度可以不同。在您选择“中心曲线”后，系统将显示曲线方向。如果零件的倾角（测量与垂直线的角度）小于“底切角”，则您可以加工该零件。

“底切角”通过测量与垂直线的角度得出。

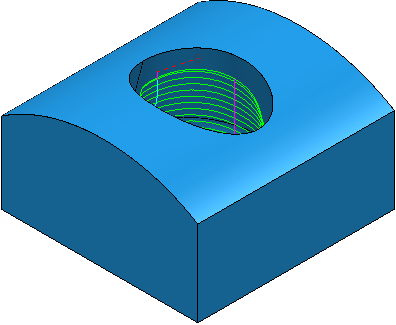

如果该角度大于或等于 ，则您可加工整个轮廓：

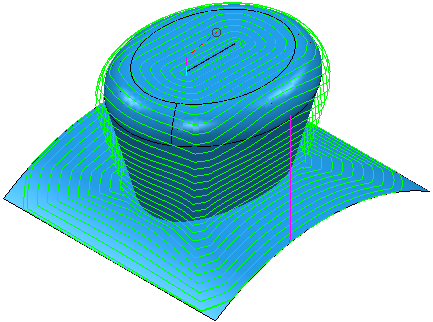

如果该角度小于 ，则您不可加工整个轮廓：

如果“左角”与“右角”不同，刀具路径在中心曲线两侧所沿的轮廓将不相同。

此选项更适用于加工非对称零件。

• 角度 - 输入允许的最大底切角。此选项在选择点或闭合曲线作为“中心曲线”时可用。
• 左角 - 输入“中心曲线”左侧允许的最大底切角。此选项在选择开放曲线作为“中心曲线”时可用。
• 右角 - 输入“中心曲线”右侧允许的最大底切角。此选项在选择开放曲线作为“中心曲线”时可用。

注： 默认情况下，该策略使用“自动”刀轴，使您可以在指定的限界内加工倒扣。如果您必须使用垂直刀轴，请使用圆角盘铣刀来加工倒扣。

公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

方向 - 选择铣削策略：

• 朝向中心 - 从曲面向曲线生成刀具路径。




• 自中心 - 从曲线向曲面生成刀具路径。



• 顺时针 - 选择此项可在加工型腔时生成逆铣刀具路径，并在加工凸台时生成顺铣刀具路径。
• 逆时针 - 选择此项可在加工型腔时生成顺铣刀具路径，并在加工凸台时生成逆铣刀具路径。

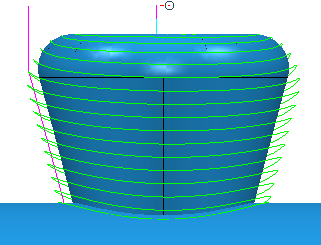

  逆铣刀具路径：



  顺铣刀具路径：



  注： （近）垂直“外部限界”生成的型腔刀具路径可能会比（近）水平限界生成的更好。

余量 - 输入零件留下的材料量。单击“余量” 按钮将“余量”框分成“径向余量” 和“轴向余量”。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。

径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。

轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。

部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。

最大行距 - 输入连续加工路径之间的最大距离。

• 从刀具复制行距 - 单击此项可通过激活刀具的切削数据加载径向切削深度。径向切削深度是垂直于刀轴测量的。
• 已编辑 - 显示此项时，系统将显示您或另一用户输入的值。单击 可将此值更改为自动计算的值。单击 可将此值更改为自动计算的值。
• 行距 - 输入相邻加工路径之间的距离。
  注： 如果输入“行距”值，则 会更改为 。
