使用“线框 SWARF 精加工”页面可通过两条线框曲线创建 SWARF 刀具路径。PowerMill 可创建在刀具沿两条曲线前进时使用刀具一侧进行切削的刀具路径。进行 SWARF 加工时，您必须能够通过两条线框曲线创建可延展的曲面。有关详细信息，请参见 SWARF 加工。
驱动曲线 - 使用这些设置确定哪个曲面或曲面组用于创建切削移动。

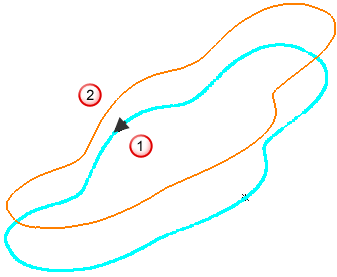

- 顶部参考线 - 选择顶部线框曲线。
- 底部参考线 - 选择底部线框曲线。
- 线框侧 - 选择要加工的参考线侧。
- 左侧
- 右侧

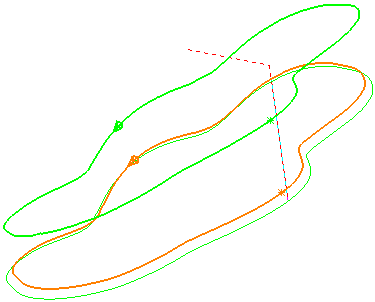

线框侧 - 左：

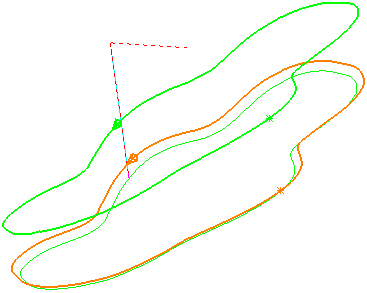

线框侧 - 右：
- 角度母线公差 - 输入在两条线框曲线之间生成母线时所使用的角度公差。这会通过匹配角度公差内的顶部和底部法线来创建母线。这类似于通过两条轨道曲线创建可延展曲面。

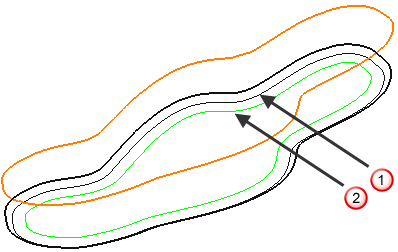

- 径向偏移 - 输入刀具与曲面之间的间隙。
- 径向偏移：0
- 径向偏移：5

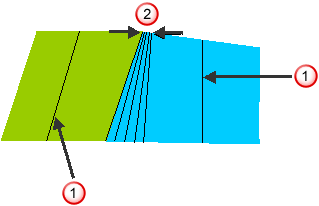

- 最小展开 - 刀具路径从一个曲面移至另一个曲面时，母线方向可能会发生更改。因为刀具会将自身与母线方向对齐，因此必须指定刀具可在此期间从一个母线方向更改为下一个母线方向的距离。展开距离测量为任一曲面边缘上的最小移动（或在展开开始前，最靠近刀具的部分与曲面上的对立部分之间的距离）。如果指定的值会导致过切，PowerMill 会自动增大“最小展开距离”。
- 母线方向。
- 展开距离。
- 在平面末端展开 - 选择此项时，展开只会发生在平面末端区域。取消选择此项时，展开将在各个位置发生。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
过切检查 - 选择此选项可使 PowerMill 检查刀具路径以了解它是否有任何部分过切，或取消选择此选项以关闭过切检查。
无过切公差 - 输入与曲面垂直的最大距离，刀具路径可以移动这段距离来查找安全位置。如果检测到大于此值的过切，则系统会按轴向提起刀具以避免过切。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示
