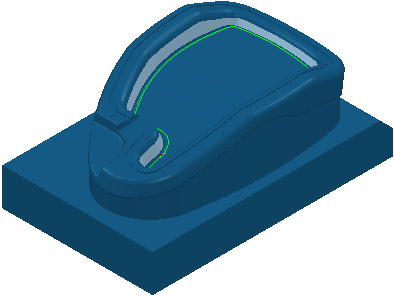

SWARF 精加工概述

“SWARF 精加工”策略可使用刀具侧边进行切削，且仅适用于可展曲面（因为刀具必须与曲面接触才可形成整个切削深度）。

要进行 SWARF 切削，刀具必须能够在沿着刀具切削边缘的所有点上与曲面接触。对于不可展曲面，PowerMill 将始终留下材料或生成碎段刀具路径（而不是过切）。这意味着，在尝试对零件进行 SWARF 切削之前，需要仔细观察零件。旋转零件（从翼型叶片侧边而非顶部切削）可能会达到想要的效果。通过 SWARF 加工，在每次尝试时，系统都会加工已选曲面，但您可能需要编辑 SWARF 铣削选项，才能获得最佳的加工效果。

通过对曲面进行阴影处理或显示线框几何形体，可以大致识别出曲面是否是可展的直纹曲面。然后，您可以将视图大致定向到期望的刀轴矢量。如果曲面顶边和曲面底边在两个边缘的所有点都显示为平行且无阴影元素可见，则说明大体上讲，曲面是可展的直纹曲面。PowerShape 有多种功能，您可以使用这些功能确定 SWARF 加工是否可以加工曲面。

SWARF 加工与轮廓加工（侧倾设置为 90）有很大区别。进行轮廓加工时，系统会通过沿边缘的曲面法线和刀具方向确定刀轴，且此轴位置可以完全不同于通过 SWARF 加工计算的轴位置。

与“SWARF 精加工”策略有关的页面包括：

• SWARF 精加工 - 用于定义 SWARF 刀具路径的主页面。
• 位置 - 其设置用于确定刀具路径位置。
• 避免过切 - 其设置用于确定曲面阻止在最低位置进行加工时刀具路径的变化。
• 多重切削 - 其设置用于启用沿刀轴的多条路径。
• 高速 - 其设置用于提高刀具路径平滑度。
• 自动检查 - 其设置用于在计算刀具路径时自动检查刀具路径。

其余页面是通用的刀具路径策略页面。
