通过模型创建孔

如果原始曲面模型具有完全定义的孔（具有顶部和底部的单个曲面），PowerMill 可以自动查找这些孔，然后您便可以按常规方式钻这些孔。

使用 Examples 文件夹中的 5axis_with_holes.dgk 模型。

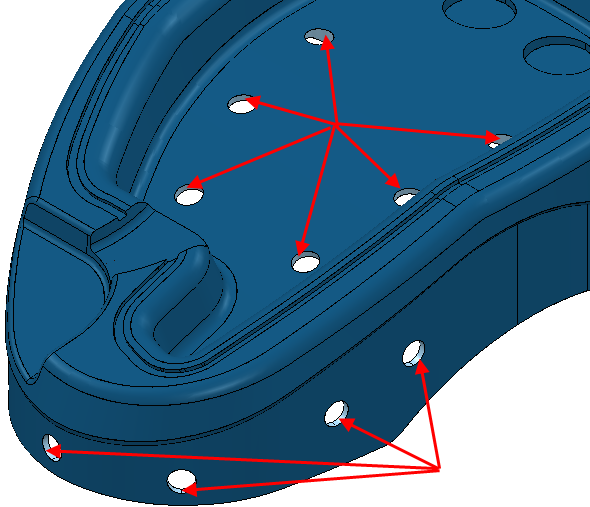

1. 选择要从中搜索孔的模型区域。在本例中，选择形成孔的圆柱。



2. 单击“孔特征设置”选项卡 >“孔”面板 >“创建”以显示“创建孔”对话框。
3. 在“创建孔”对话框中：
   1. 在“创建自”中选择“模型”。
   2. 选择“创建复合孔”。
   3. 选择“按轴组合孔”。
   4. 取消选择“创建后编辑”。
   5. 单击“应用”。

   PowerMill 会识别已选孔并创建孔特征设置、孔和工作平面。

   现在，您可以按常规方式钻孔。

注： 此方法假设孔顶部的 Z 值比孔底部高。
