创建刀具夹持轮廓

本例说明如何为多个刀具路径创建刀具夹持轮廓。

1. 从单独的刀具关联菜单中，选择“设置”。

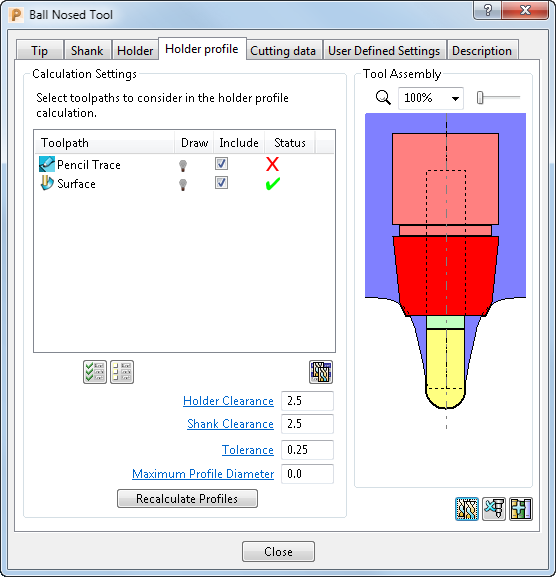

2. 选择“夹持轮廓”选项卡。
   1. 单击 可包括所有刀具路径。
   2. 在“夹持间隙”中输入 2.5。
   3. 在“刀柄间隙”中输入 2.5。
   4. 在“公差”中输入 0.25。
   5. 在“最大轮廓直径”中输入 0.0。
   6. 单击“重新计算轮廓”以计算夹持轮廓并查看夹持是否与模型碰撞。

   在本例中，一个刀具路径没有发生碰撞，一个在夹持的最低部分与模型发生了碰撞。



   刀具夹持的红色部件显示碰撞部分。

3. 选择“夹持”选项卡。
4. 单击 以自动计算更适当的“伸出”。

注： 您可以通过在策略对话框的“刀具”页面上选择“计算夹持轮廓”，在刀具路径计算过程中自动计算刀具夹持轮廓。
