使用“夹持轮廓”选项卡可在刀具路径计算过程中计算刀具路径上刀具夹持和刀柄的最大形状。完成计算后，您可以检查特定的夹持和刀柄是否位于最大形状内，这意味着它们能够加工零件，而不必执行碰撞检查。
要显示“刀具”对话框，请执行以下操作：
- 单击“开始”选项卡 >“刀具”面板 >“创建刀具”；或者
- 从“刀具”关联菜单中选择“创建刀具”。
要计算夹持轮廓，刀具部件必须：
- 包含刀尖、刀柄和夹持。
- 由刀具路径使用。
该选项卡包含以下选项：
刀具路径表 - 显示使用刀具的所有刀具路径，并显示刀具是否可以加工零件且无碰撞。此表包含四列：
- 刀具路径 - 显示使用刀具的刀具路径。
- 显示 - 切换灯泡的打开
或关闭
状态，以显示或不显示模型上的刀具路径。
- 包括 - 选择此项可在夹持轮廓计算中包括刀具路径。
- 状态 - 显示刀具路径的状态。
- 刀具部件在加工过程不与零件发生碰撞。
- 刀具部件与零件发生碰撞。碰撞部件以红色阴影显示。
- 未计算刀具路径轮廓。
包括所有刀具路径 - 单击此按钮将在夹持轮廓计算中包括所有刀具路径。
不包括所有刀具路径 - 单击此按钮将在夹持轮廓计算中不包括所有刀具路径。如果要重设刀具路径选择和单独选择刀具路径，这会非常有用。
复制刀具轮廓 - 单击此按钮将创建刀具轮廓副本并将与旧刀具关联的刀具路径与新刀具关联。
例如：
- 最初，刀具具有四个与其关联的刀具路径：

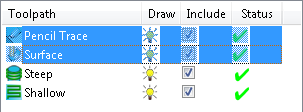

- 选择其中两条刀具路径：
- 单击 。 这会使两条刀具路径与原始刀具关联：
两条刀具路径与新刀具关联：
，因为两者都创建现有刀具的副本。使用 ，与现有刀具关联的刀具路径现在与新刀具关联。使用 ，除了激活刀具路径外，所有刀具路径仍与现有刀具关联。
夹持间隙 - 指定模型与刀具夹持轮廓之间所允许的最小距离。
刀柄间隙 - 指定模型与刀具刀柄轮廓之间所允许的最小距离。
“夹持轮廓”选项卡显示“夹持轮廓”和“刀柄轮廓”。

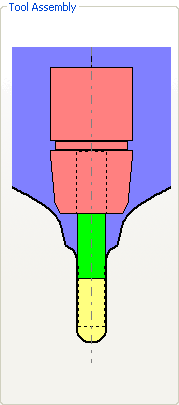

- 如果“夹持间隙”和“刀柄间隙”相同，系统会显示一个轮廓：

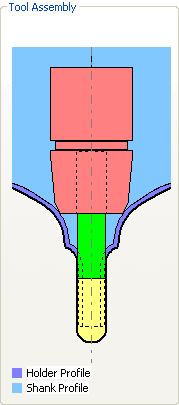

- 如果“夹持间隙”小于“刀柄间隙”，系统会显示两个轮廓：

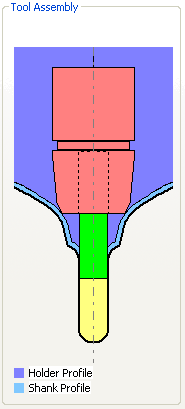

- 如果“刀柄间隙”小于“夹持间隙”，您会看到两个轮廓：
如果只想看到“夹持轮廓”，请选择“夹持”选项卡。
公差 - 指定刀具夹持轮廓贴合模型的精度。
最大轮廓直径 - 指定轮廓（夹持或刀柄）的最大直径。值 0.0 表示未设置最大直径。

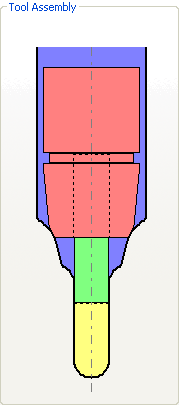

最大轮廓直径 - 0.0（无限制）：

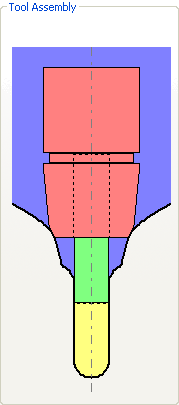

最大轮廓直径 - 90：
重新计算轮廓 - 单击此按钮将计算具有此状态 的任何刀具路径的轮廓。
刀具部件 - 该区域显示定义的刀具部件部分和夹持轮廓。
工具
刀柄
夹持
夹持轮廓
- 从列表中选择值以放大或缩小刀具部件。然后可以使用鼠标平移图像。
- 使用滑动条来放大或缩小刀具部件。然后可以使用鼠标平移图像。
刀具部件预览 - 单击此项可显示“刀具部件预览”对话框。该对话框对于详细查看较大的刀具部件很有用，这些刀具部件由于太大而无法在“刀具部件”窗格中有效查看。
加载刀具部件 - 单击此项可显示“输入刀具部件”对话框。通过该对话框可以加载已在 PowerShape 或其他 CAD 程序中创建的刀具、刀柄和夹持轮廓。刀具部件必须具有定义为黄色的刀具、定义为绿色的刀柄和定义为粉红色的夹持。此按钮仅在“自定义刀具”和“靠模铣刀”对话框中可用。
复制刀具 - 单击此按钮将根据当前刀具创建新的刀具条目。新的刀具与之前的刀具同名，但名称中会加上 _1。之后，您可以在不更改原始刀具的情况下更改所需的任何参数，但请记住，如果在激活的刀具路径中使用了原始刀具，则新的刀具部件将取代原始刀具部件。可以使用此功能为现有的刀具定义创建刀柄和/或夹持，这在碰撞检查时很有用。
清除刀具部件 - 单击此按钮将删除刀具部件中的所有项。资源管理器中将会显示
，告知您刀具无效。
增加刀具到数据库 - 单击此按钮将显示刀具数据库输出对话框。如果您将来要重复使用某个刀具，那么将该刀具添加到“刀具数据库”会非常有用。
