使用正交视图的步骤

编辑正交视图

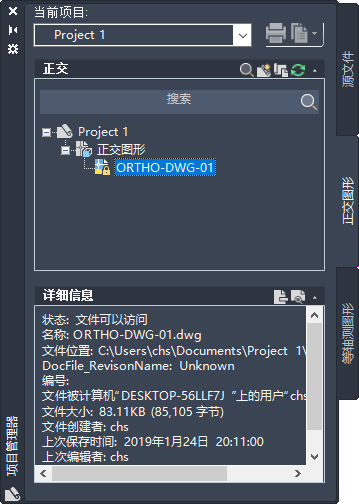

1. 在项目管理器中，单击“正交图形”选项卡。
2. 在树状图中，展开项目和“正交图形”文件夹。
3. 双击正交图形以将其打开。
4. 单击“正交视图”功能区上下文选项卡“正交视图”面板“编辑视图”。
5. 按需进行调整。

重命名正交视图

1. 在项目管理器中，单击“正交图形”选项卡。
2. 在树状图中，展开项目和“正交图形”文件夹。
3. 双击正交图形以将其打开。
4. 在“项目管理器”中的正交视图上单击鼠标右键，然后选择“重命名视图”。
5. 在“重命名正交视图”对话框中，输入新的名称。单击“确定”。

更新正交视图

1. 对正交视图所基于的模型进行更改。
2. 在项目管理器中，单击“正交图形”选项卡。
3. 在树状图中，展开项目和“正交图形”文件夹。
4. 双击基于所更改的模型的正交图形以将其打开。
5. 在“项目管理器”中的正交视图上单击鼠标右键，然后选择“更新视图”。


注：

• 更新一个视图或包含多个视图的整个正交图形需要几分钟的时间，具体取决于模型的复杂性。
• 如果需要中止正交视图生成过程，请在“正交视图生成”对话框中单击“取消”。

更新图形中的所有正交视图

1. 对正交视图所基于的模型进行更改。
2. 在项目管理器中，单击“正交图形”选项卡。
3. 在树状图中，展开项目和“正交图形”文件夹。
4. 在“项目管理器”中的正交图形上单击鼠标右键，然后选择“更新视图”。

注：

• 更新一个视图或包含多个视图的整个正交图形需要几分钟的时间，具体取决于模型的复杂性。
• 如果需要中止正交视图生成过程，请在“正交视图生成”对话框中单击“取消”。

更新多个图形中的所有正交视图

1. 对正交视图所基于的模型进行更改。
2. 在项目管理器中，单击“正交图形”选项卡。
3. 在树状图中，展开项目。
4. 在“项目管理器”中的“正交图形”文件夹上单击鼠标右键，然后选择“更新视图”。

   或者，也可以选择多个图形或子文件夹，单击鼠标右键，然后选择“更新视图”。

5. 在“正交视图生成”对话框中，单击“更新”。
   注： 在此过程中，将忽略以下警告对话框，无论其状态如何：

   • 视图是最新的
   • 缺少模型
   • 代理警告
6. 成功生成正交视图后，将显示一则消息。
7. 要查看更新详情，请单击日志文件链接。

注：

• 更新视图需要几分钟的时间，具体取决于模型的复杂性。
• 如果需要中止正交视图生成过程，请在“正交视图生成”对话框中单击“取消”。

删除正交视图

1. 在项目管理器中，单击“正交图形”选项卡。
2. 在树状图中，展开项目和“正交图形”文件夹。
3. 双击正交图形以将其打开。
4. 单击“正交视图”功能区上下文选项卡“正交视图”面板 “删除视图”。
5. 选择要删除的视图。
