指定 ISO 图形中的绘图和非绘图区域。
访问方法
功能区: “项目设置”
“等轴测 DWG 设置”“标题栏设置”“等轴测绘图区域”
命令条目:
plantisotbdrawarea 概要

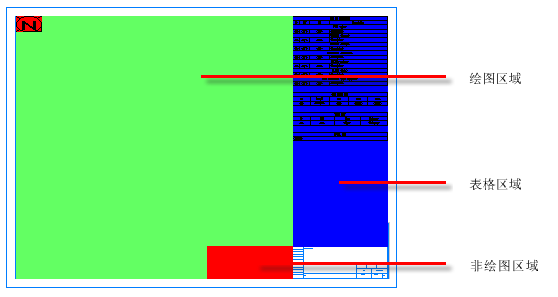

在标题栏设置中，可以创建和修改 ISO 图形的区域。绘图区域指定在其中创建 ISO 对象的限制区域。非绘图区域可以放置在绘图区域内，以指定 ISO 对象不应在非绘图区域内创建。
当创建第一个表格时，表格区域会自动创建。可以拉伸绘图区域。
可以创建一个绘图区域。可以创建一个或多个非绘图区域。
提示列表
如果表格编辑器中不存在绘图区域，系统会提示您创建一个。
指定第一个角点: 指定绘图区域的第一个角。
指定其他角点: 指定绘图区域的第二个角。
替换绘图区域或 [替换绘图区域(R)/添加非绘图区域(N)/切换可见性(V)]:
区域
控制等轴测图形中的绘图区域。
- 替换绘图区域
- 在等轴测图形中指定要创建对象的区域。
- 添加非绘图区域
- 指定要排除等轴测图形中的对象的区域。
- 切换可见性
- 显示绘图区域作为周长而不是绘图和非绘图矩形。仅当显示矩形时，才可以选择绘图区域。
可见性
控制等轴测图形中绘图区域的可见性。
- 切换可见性
-

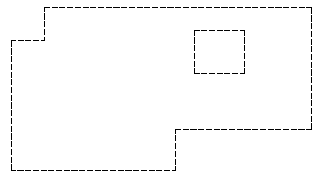

绘图区域的可见性打开。

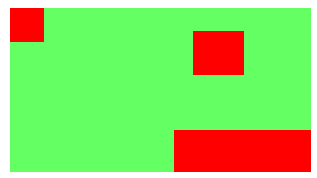

绘图区域的可见性关闭。
- 显示绘图区域作为周长而不是绘图和非绘图矩形。仅当显示矩形时，才可以选择绘图区域。
