地形实体：挖掘和删除挖掘

使用楼板、屋顶或地形实体，以从主体地形实体中剪切体积。

与地形实体相交的楼板、屋顶和地形实体图元用于从主体地形实体中挖掘体积。例如，可以将楼板图元放置在倾斜的地形实体中、使用挖掘工具并将地形实体的体积删除到相交楼板的顶部，或者使用两个重叠的地形实体图元并使用其中一个来挖掘停车场。

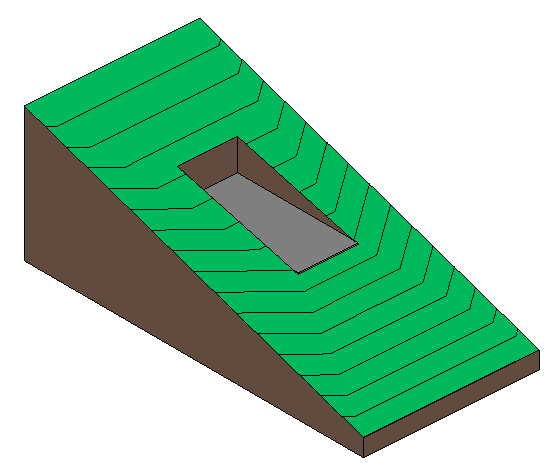

楼板挖掘地形实体

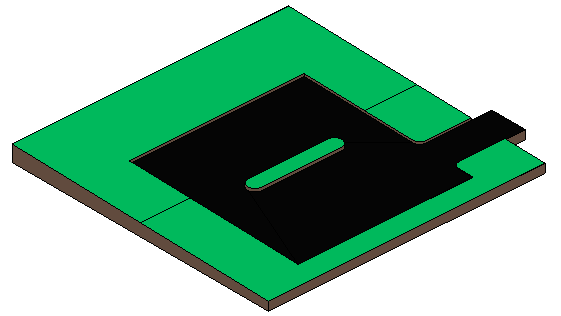

地形实体挖掘停车场的地形实体

挖掘地形实体的步骤

1. 选择带有相交图元（屋顶、楼板或地形实体）的地形实体。
2. 依次单击“修改|地形实体”选项卡 “地形实体形状” （挖掘）。
3. 选择要用于挖掘的相交图元。
4. 单击 （修改）。

从地形实体中删除挖掘的步骤

1. 选择挖掘的（主体）地形实体。
2. 依次单击“修改|地形实体”选项卡 “地形实体形状” （删除挖掘）。
3. 选择要停止挖掘的相交图元。
4. 关闭图元重叠的警告。
5. 单击 （修改）。

注： 主体地形实体报告的体积会随着其他图元对该图元的挖掘而进行调整。
