使用“接头长度”对话框定义钢筋类型的接头长度参数。
要访问“接头长度”对话框，请单击“钢筋类型属性”中的“接头长度编辑”按钮。可以在下表下方的图像中找到这些参数的图示。
| 名称 | 描述 |
|---|---|
| 接头类型名称 | 这是项目中适用于此钢筋类型的钢筋接头类型的自填充列表。 |
| 搭接乘数 | 显示在接头类型中定义的搭接长度乘数的只读值。 |
| 搭接自动计算 | 清除此复选框以替代搭接长度的自动计算。“自动计算”使用“钢筋直径”参数。 |
| 搭接长度 | 显示接头类型和钢筋类型的搭接长度。如果“搭接自动计算”处于取消选中状态，则可以直接编辑此值。 |
| 交错乘数 | 显示在接头类型中定义的交错乘数的只读值。 |
| 交错自动计算 | 清除此复选框以替代交错长度的自动计算。“自动计算”使用“搭接长度”参数。 |
| 交错长度 | 显示指定的接头类型和钢筋类型的“交错长度”。如果“交错自动计算”处于取消选中状态，则可以直接编辑此值。 |

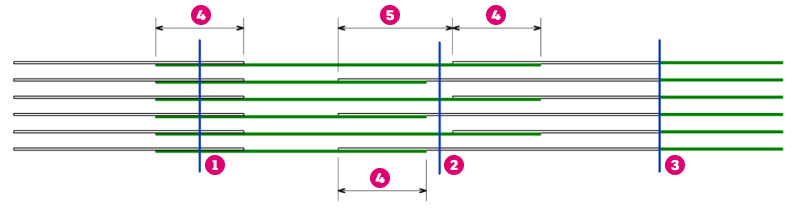

下图描述了定义钢筋接头的参数。每种类型的接头和尺寸标注的关键内容如下：
搭接接头
交错搭接接头
端到端接头
搭接长度
交错长度
注： 要定义端到端接头，可以将“移位钢筋”类型属性更改为“无”，并将偏移设置为 0。还要使端到端连接的钢筋交错，可以打开钢筋类型的“接头长度”对话框，并编辑该接头类型的“交错长度”。
