定义和修改钢筋接头

了解如何在视图中定义和修改钢筋接头。

在项目浏览器中，导航到“族”“结构钢筋”“钢筋接头”。

1. 在钢筋接头上单击鼠标右键，然后选择“复制”。
2. 双击新副本。
3. 定义连接钢筋是否发生移动、“交错长度乘数”和“搭接长度乘数”。
4. 在新的接头类型上单击鼠标右键，然后选择“重命名”。输入接头类型的名称。
5. 单击“确定”。
6. 使用“连接”命令并创建新的接头，或使用“修改接头”更改现有钢筋接头的类型。

修改接头

显示可以在视图中修改的所有钢筋接头。可以在视图中选择、移动、更改接头类型和属性，以及删除或移除接头。

修改接头的步骤：

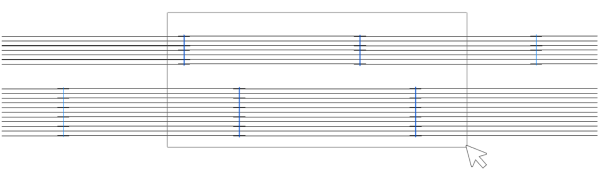

1. 选择一个或多个钢筋集。
2. 依次单击“修改|结构钢筋”“连接”面板 （连接钢筋）。
3. 依次单击“修改|连接钢筋”“连接”面板 （修改接头），或在“选择”面板中单击 （修改）。
4. 视图中的所有接头即会显示。
   注：

   • 可以同时更改多个接头的接头类型。
   • 可以选择现有接头、移动、旋转或使用“对齐”工具将其与其他参照对齐。请参见对齐图元。

删除接头的步骤:

1. 选择接头，然后单击“删除”。
2. 以前连接的钢筋集是统一的。

删除接头并将以前连接的钢筋集保持在原位的步骤：

1. 选择接头。
2. 依次单击“修改|连接钢筋”“连接”面板 （删除接头）。
3. 将删除接头，但以前连接的钢筋集保持在原位，并重置其约束。

编辑接头线外观的步骤：

1. 打开“可见性和图形显示”对话框。
2. 单击左下角的“对象样式...”按钮。
3. 在“对象样式”对话框 “模型对象”选项卡 “结构钢筋”类别中，编辑“接头定位线”属性。

   或

4. 在“可见性和图形显示”对话框中，替代特定视图的线样式。

请参见关于“可见性和图形显示”对话框和对象样式。
