在第一步中，自动化工具将为选定的结构物理对象创建分析图元。创建的分析模型遵循通过基于规则的自动化逻辑设定的工程理念。这些对象将与项目轴网和标高对齐。
这些规则将自动应用，您可以使用其参数调整其设置。这些规则将全局分析选择。
对齐到轴网

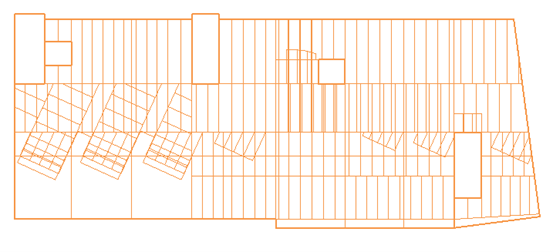

所选结构物理模型由自动化工具进行分析，以标识每个主方向。
对于每个主方向，选定的结构图元将基于其相对偏移进行分组。

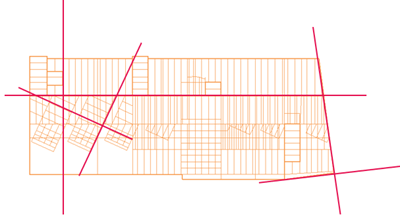

对于每个标识的组，将计算一个虚拟轴网。此虚拟轴网将用作垂直对齐参照，组中的所有图元将在平面中对齐到该参照。
如果模型轴网与此组重叠，则它将被视为垂直参照，该组的所有图元将在平面中对齐到该垂直参照。
注： 此偏移是表示选择中所有梁宽度和壁厚的平均值的计算值。它可以乘以自动工具设置中存在的系数。
注： 若该系数值较高，会将物理图元组合在一起，它们之间具有较大的相对偏移。其关联的分析图元将与同一轴网对齐，从而提供简化的表示。
注： 若此系数值较小，则仅将彼此更靠近的物理单元组合在一起。结果是模型对齐程度较低，但是模型更关注平面中关联图元的位置。

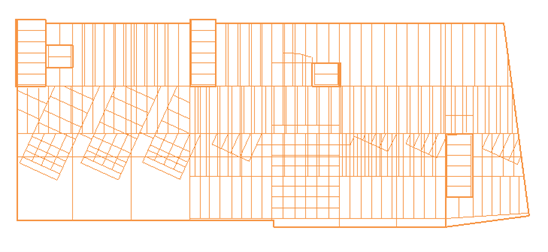

将图元投影到最近的虚拟轴网后，其端点将对齐到在计算的公差内找到的虚拟轴网的交点。
对齐到标高

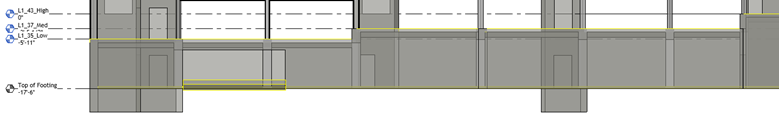

对于垂直对齐，每个模型图元都会查找公差范围内的标高。如果在此公差内找到标高，则此图元的分析表示将与该标高对齐。
此公差是每种对象类型的计算值：
- 对于梁，它是其横截面高度。
- 对于楼板，它是其厚度。
- 对于柱和墙，它是其高度。
此公差的测量方式为：
- 梁几何轴。
- 楼板和基础底板顶部。
- 墙和柱的顶部或底部。

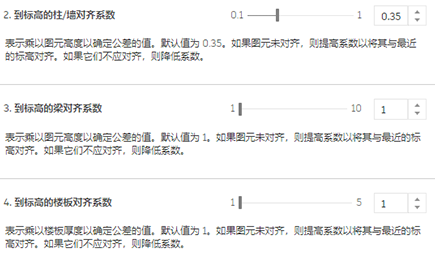

此公差可以乘以每种对象类型的自动化工具设置中存在的系数。
注： 较大的系数有助于单元查找更远的标高。

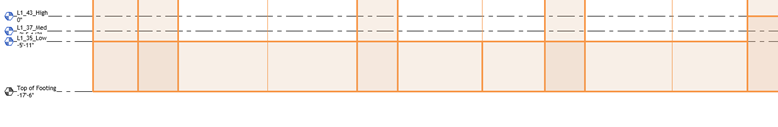

如果在图元的公差范围内标识了更多标高，则指定给大多数图元的标高将是所有图元的对齐标高。

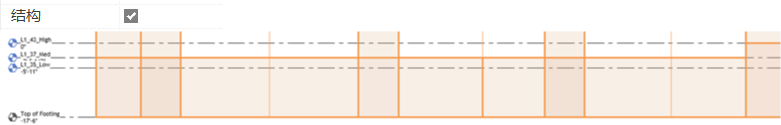

如果要指定图元将对齐到的标高，请在标高属性中选中“结构”参数。
对齐到倾斜平面
倾斜平面是计算的虚拟参照，它们由自动化工具识别水平角度小于 35 度的倾斜椽确定。
此椽的分析表示以及所有与此椽有物理对应项的分析图元将对齐到此平面。
