分组的 BOM 表行
了解分组的 BOM 表行。
分组的 BOM 表行是包含一个条目的多个引用的行，这些引用用一个父项，但具有一个或多个 BOM 行特性，且这些特性具有不同值。BOM 表行特性的不同值可包括但不限于长度、数量和描述。

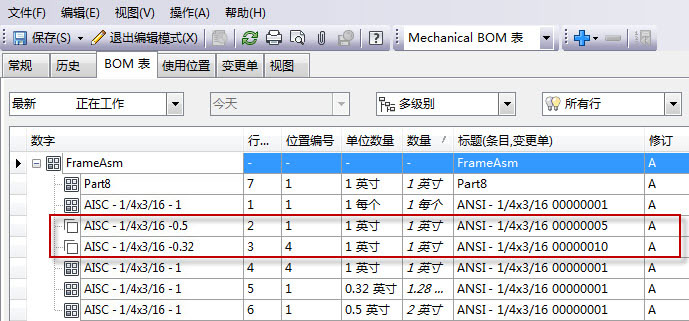

分组的 BOM 表行在 BOM 表中用“已分组”
图标指示。
为什么对一些 BOM 表行分组？
设计中的对象经常来自同一库存段，但具有不同的特性。例如，切割到特定长度或者具有不同光洁度的库存材料。
这些零部件通常具有相同的零件代号，并且通过其他特性来指示该零部件与原始零部件有何不同。
因为这些零部件具有相同的零件代号，所以它们经常组合在 CAD BOM 表中。在将该 CAD BOM 表导入到 Vault 中后，这些分组的行将保持不变，除非管理员选择不根据设计 BOM 表对 BOM 表行进行分组。
对 BOM 表行进行分组所应用的规则
必须满足以下规则，BOM 表行才能在 Vault 中保持分组状态。
在“配置‘分配条目’”对话框中必须启用“自动选择第一个重复条目”，才能启用对 BOM 表行进行分组功能。
BOM 表行必须是从 CAD BOM 表导入的，才能进行分组。手动创建的 BOM 表行无法自动分组，即使有些条目可能具有相同的编号。
如果您要在导入后保留 CAD BOM 表分组，必须在“配置‘分配条目’”对话框中启用“根据设计 BOM 表对 BOM 表行进行分组”选项。
条目编号必须匹配。
条目引用必须共用一个父项。
分组行中的条目采用的测量单位必须来自同一族，以便它们可以合并。
例如，同时使用英寸和毫米作为测量单位的行可以合并，但使用质量和长度的行无法合并。
当取消合并组时，组的打开/关闭设置会继续存在。例如，如果某个组的 BOM 表行设置为“关闭”，并且该组已取消合并，因此所有 BOM 表行都单独列出，所有取消合并的行都保留“关闭”设置。
Vault 如何显示分组的 BOM 表行值？
将 BOM 表行分组在一起时，在 BOM 表中只显示一行。除非另外指定，否则显示的值将表示主 BOM 表行的特性。
详细信息
主 BOM 表行是具有详细信息 ID 的行。如果组中的所有行都不具有详细信息 ID，则会选择其他行作为主行。
位置 – 这是组本身的位置。如果行已取消分组，则该值将应用到所有行。
行顺序 – 这是组本身的行顺序。如果行已取消分组，则该值将应用到所有行。
单位数量 – 如果 BOM 表行组中的条目全部共用相同的测量单位类型，但实际单位有所不同，则主行的值将显示在“单位数量”字段中。
注意：默认情况下不显示“单位数量”字段。您可以通过自定义 BOM 表视图将其添加到您的 BOM 表。条目数量 –“条目数量”值是组中条目的数量。
注意：默认情况下不显示“条目数量”字段。您可以通过自定义 BOM 表视图将其添加到您的 BOM 表。数量 –“数量”值是组中所有数量之和。
