瞭解此版 AutoCAD Mechanical 2025 工具集的新功能。如需技術詳細資料，請參閱發行說明。
重點
品質改進
Mechanical 標準：將圖面儲存為舊版格式時，現在會保留 Mechanical 標準。
視埠：使用 -VPORTS 指令建立視埠時，倒角標註現在會遵循比例調整設定。
孔：建立具有孔特徵之圖塊的預覽體驗已最佳化。
孔註解表
- 在 AMOFFSET 指令期間執行退回作業，不會再影響物件鎖點設定。
- 孔註解表特徵現在可以針對極座標顯示度數符號。
中心孔：AMCENCRHOLE 指令現在可提供更精確的孔放置。
結構：現在，在 Mechanical 結構中可準確產生軸元件的側視圖。
建構線：現在，使用建構線指令時可確保一致的精確度，以消除在拉遠視圖中繪製時偶爾會遺漏物件的情形。
AdMigrator：增強了從舊版 AutoCAD Mechanical 移轉時的準確度。
推拔符號：「插入符號」文字方塊現在能夠順暢地剖析 GDT 字型。
MarkupAssist：增強了從 TRACEFRONT 模式切換至 TRACEBACK 模式時的穩定性。

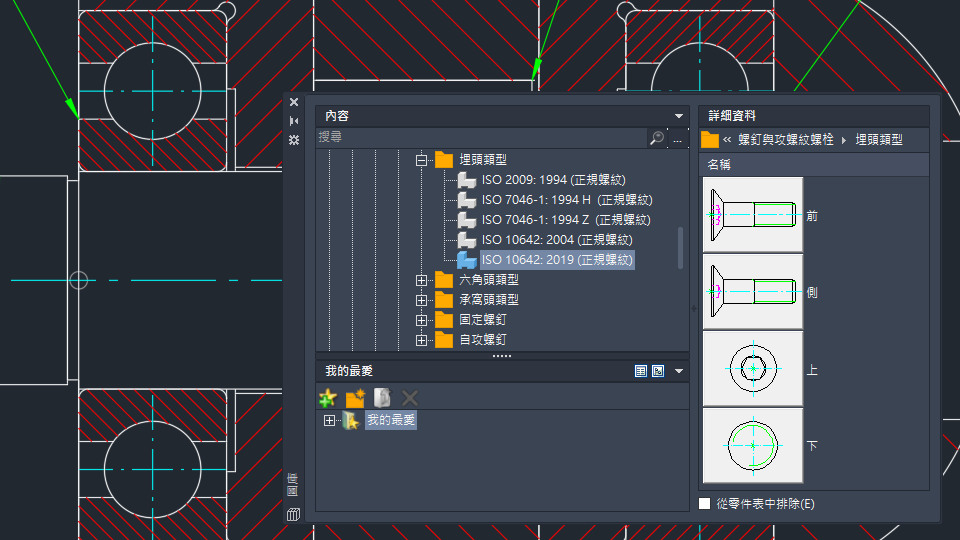

內容：增強了巢狀零件和特徵 (例如鍵槽) 演算的精確度。
其他增強功能
2D 圖形：
- 改進字體顯示狀態。
- 「圖形效能」對話方塊包括新的「診斷」頁籤，專門用於診斷常見的圖形卡問題。
3D 圖形：將「線架構」視覺型式加入跨平台 3D 圖形系統。請參閱「圖形效能」對話方塊中的「快速描影模式」選項，以取得更多資訊。
檔案開啟效能：做了改進，可減少開啟 2D 圖檔所花費的時間。
新的檔案格式和變更的檔案格式：ACTM 和 DXE 檔案格式已由新的 ACTMX 和 DXEX 檔案格式取代。
- ACTM 檔必須先移轉為 ACTMX 檔案格式，才能回放。錄製的新動作巨集會以 ACTMX 檔案格式儲存，並且與 AutoCAD 2024 和更早版本不相容。
- 可以繼續使用 DXE 檔從圖面萃取資料，但無法將變更儲存回這些檔案。只能將變更儲存為與 AutoCAD 2024 和更早版本不相容的新 DXEX 檔案格式。
