表面加工符號現在支援 ISO (ISO 21920-1:2021(E)) 和 ANSI/ASME (ASME Y14.36 - 2018) 標準的最新修訂。
透過支援新的 ISO 21920-1:2021(E) 和 ANSI/ASME Y14.36 - 2018 標準，您可以使用表面加工符號的最新修訂來註解在 AutoCAD Mechanical 中建立的文件，以傳達表面加工的精確資訊。
註: AutoCAD Mechanical 工具集繼續支援所有舊式修訂，並允許開啟、編輯和儲存在舊版中建立的文件，而不必更新表面加工標準。將表面加工符號的新修訂儲存為舊版檔案格式，可將表面加工符號轉換為圖塊。

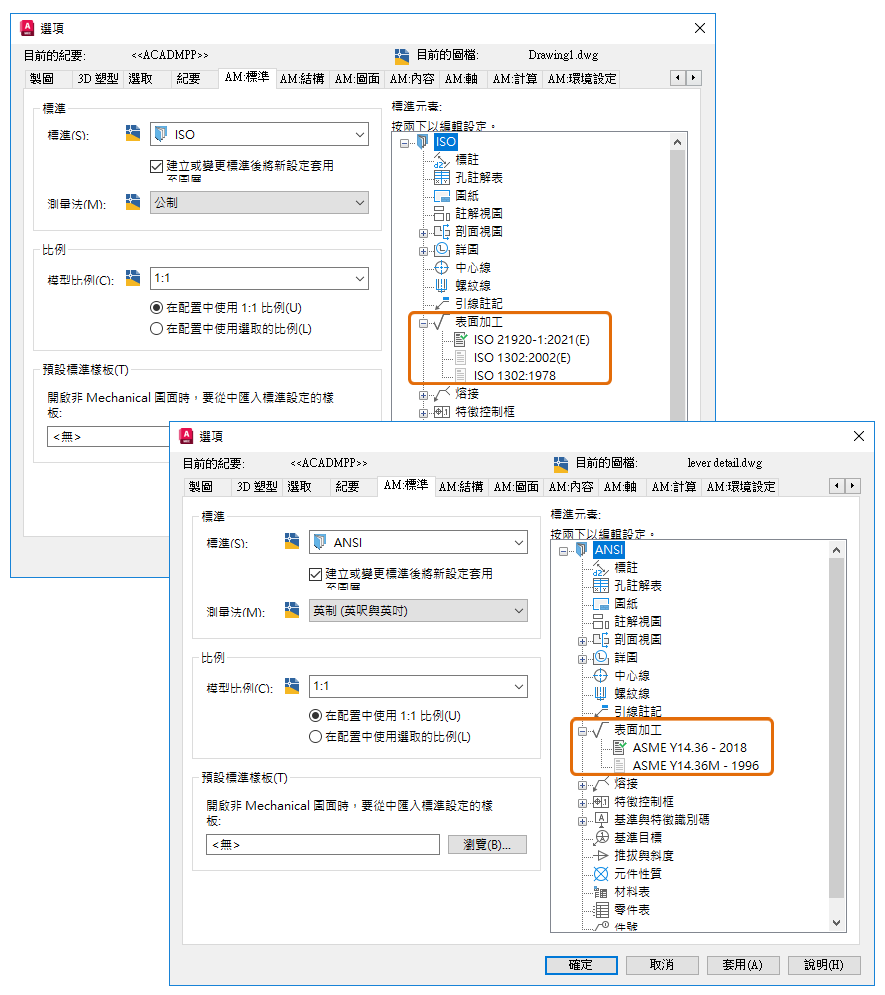

「選項」對話方塊
在 AutoCAD Mechanical 2025 工具集中，新圖面的預設標準設定為最新的 ISO 或 ANSI/ASME 標準修訂。但是，開啟舊式圖面時，預設標準會變更為對應的舊標準修訂。
您可以在「選項」對話方塊中變更標準修訂。
「表面加工設定」對話方塊
「表面加工設定」對話方塊會顯示表面加工符號的最新 ISO 和 ANSI/ASME 修訂。對應的符號類型和預置清單會自動更新，以反映最新的修訂。
「表面加工」對話方塊

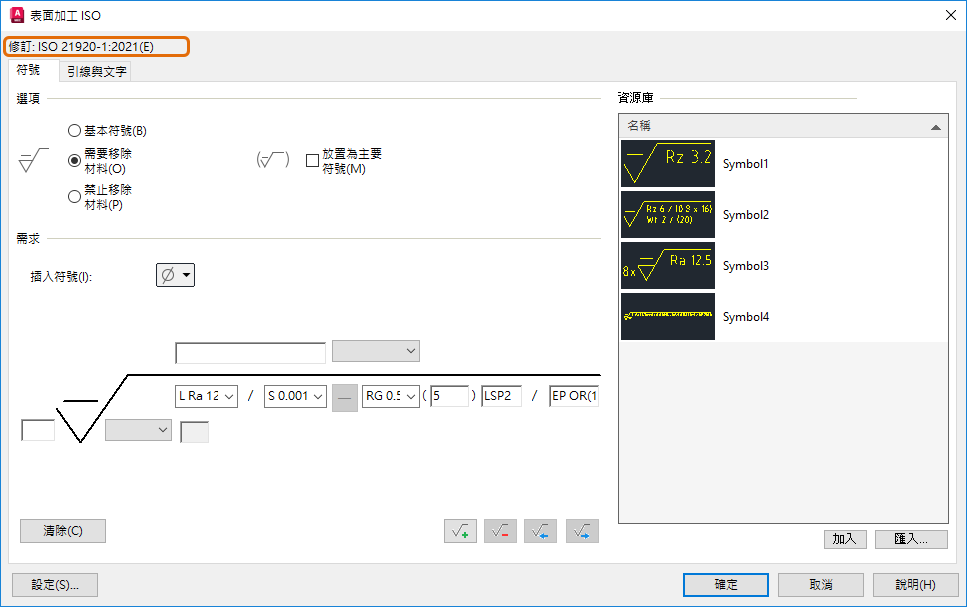

「表面加工 ISO」對話方塊包括最新的表面加工修訂，可為您提供最新的註解和需求。此對話方塊還支援多列功能，可讓您跨多列組織和呈現表面加工規格。

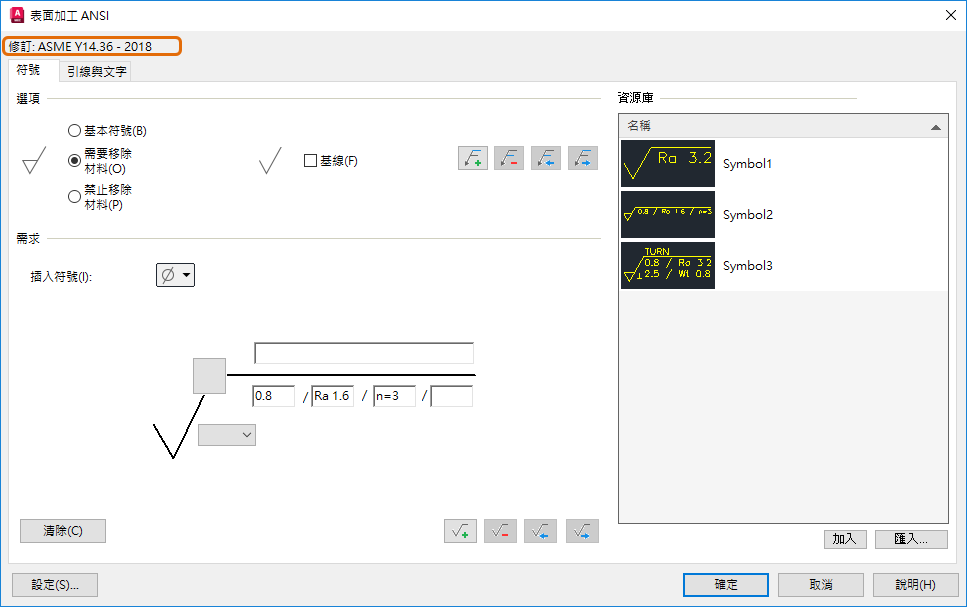

「表面加工 ANSI/ASME」對話方塊提供更多功能。除了多列支援，此對話方塊還提供在符號中定義多條參考線的選項。

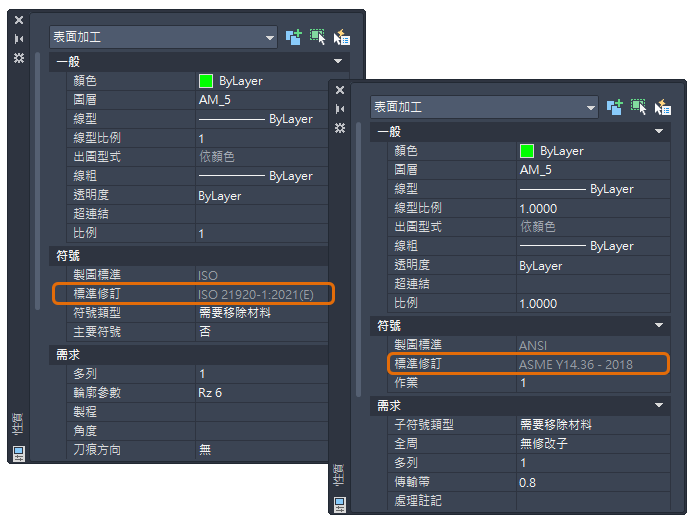

「性質」選項板
您可以使用「性質」選項板，檢視和修改所有表面加工符號性質。
