練習 1：建立同等道路交點

在這個練習中，您將會建立一個三向交點並產生一個保留兩個道路路拱的廊道。

若想建立完整的交叉模型，您必須為每個相交道路提供一條中心線定線和一個縱斷面。其餘圖元的水平及垂直幾何圖形 (包括偏移及路緣圓角) 皆會依據您所指定的參數產生。

在同等道路交點中，所有相交道路的路拱皆保持通用的坡度比。兩條道路的鋪面會混合至路緣圓角區域，以在相交道路之間進行變化。

本練習的圖面包含一條沿著每一相交道路的廊道。所有廊道均由廊道組合和中心線定線及縱斷面組成。

在練習結束時，圖面也將包含下列圖元：

交叉物件
兩條路緣圓角定線及縱斷面
四條偏移定線及縱斷面 (每一中心線定線各兩個)
幾個新廊道區域
所有交叉區域的廊道組合

指定交叉位置

開啟 Intersection-Create-1.dwg，其位於自學課程圖面資料夾。
按一下「常用」頁籤「建立設計」面板「交叉」下拉式功能表「建立交叉」查找。

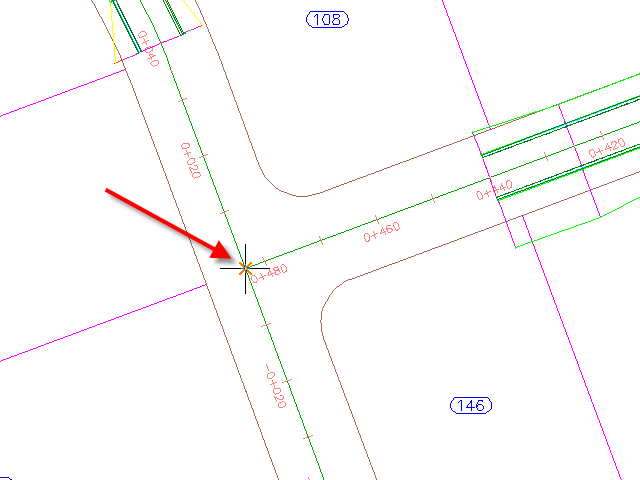

在圖面中，按一下兩條定線的交叉點。

指定廊道坡度比參數

在「建立交叉」精靈的「一般」頁面中，在「交叉廊道類型」下選取「所有路拱已保留」。
按一下「下一步」。

指定偏移及路緣圓角的幾何圖形

在「幾何圖形詳細資料」頁面中，按一下「偏移參數」。
預設參數會儲存在圖面設定中。您可以在建立交叉的過程中修改預設參數。
在「偏移參數」對話方塊中，請指定下列參數：
- 「次級道路」「左偏移定線定義」「偏移值」：3.5000
- 「次級道路」「右偏移定線定義」「偏移值」：3.5000
- 「從中心線的起點至終點建立新的偏移」：已清除
  選取本選項後，會沿著整條中心線定線建立偏移定線。本選項在您需要使用偏移定線及縱斷面做為其他物件 (包括沿著相同道路的其他交叉) 的目標時非常實用。
按一下「確定」。
在「幾何圖形詳細資料」頁面中，按一下「路緣圓角參數」。
在「交叉路緣圓角」對話方塊的「路緣圓角參數」下，指定下列參數：
- 路緣圓角類型：圓形圓角
- 半徑：7.5
註:
在圖面中，暫時圖形會將目前選取的路緣圓角亮顯。
於「路緣圓角參數」上按一下右鍵。按一下「將這些複製到所有象限」。
本指令會將路緣圓角參數複製到所有交叉路緣圓角區域。會依據既有水平幾何圖形自動產生適當數目的路緣圓角區域。例如，若這是四向交叉口，就會提供四個路緣圓角區域。
按一下「確定」。
在「建立交叉」精靈在「建立偏移和路緣圓角縱斷面」下，確定已選取「建立偏移和路緣圓角縱斷面」。
若想製作完整的交叉廊道模型，必須為偏移定線及路緣圓角定線建立縱斷面。在本練習中，您將接受預設偏移及路緣圓角縱斷面設定。
按一下「下一步」。

指定廊道參數

在「廊道區域」頁面上，指定以下選項：
- 在交叉區域建立廊道：已選取
- 加入至既有廊道：已選取、第二街道
- 選取邊坡的地形：EG
在「選取要匯入的組合集」中，按一下「瀏覽」。
在「選取組合集檔案」對話方塊中，導覽至自學課程資料夾。
選取 Intersection-Assembly-Set_All Crowns.xml。按一下「開啟」。
組合集使您可以快速匯入一組既有廊道組合，然後將它們套用至特定橫斷面類型。
按一下「建立交叉」。

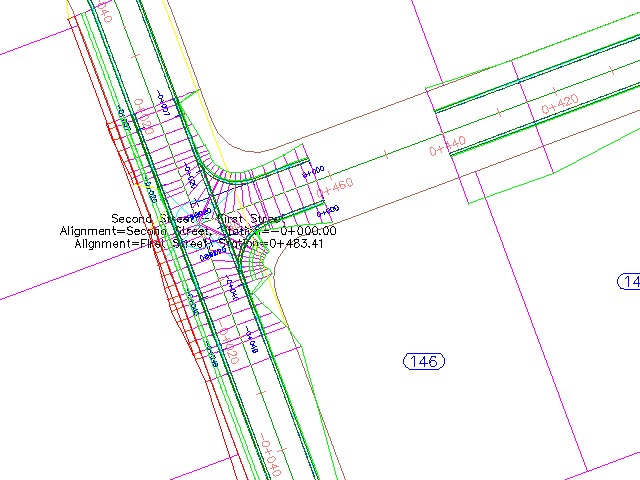

在建立交叉後，就會在交叉區域建立一個新的廊道區域。

檢查新物件

在「工具區」的「探勘器」頁籤上，展開「定線」集合。
可用的定線集合共有四個。
在「定線」下，展開「中心線定線」、「偏移定線」和「路緣圓角定線」集合。
在這個練習的一開始，只存在「中心線定線」。而「偏移定線」和「路緣圓角定線」則已使用您在「建立交叉」精靈中所指定的參數建立。

註:
在圖面中，偏移定線和樁號標示均為藍色，而路緣圓角定線則為紅色。
在「偏移定線」下，展開「第一個街道 - 左偏 - 3.500」「縱斷面」集合。
「偏移定線」和「路緣圓角定線」的配置縱斷面已使用您在「建立交叉」精靈中所指定的參數建立。

封閉廊道中的間隙。

在圖面中，選取交叉區域的廊道。
在廊道區域的起點樁號和終點樁號處會顯示滑棒掣點。
按一下樁號 0+040 的掣點。
此掣點會變為紅色。
在指令行中輸入 21。
按一下「廊道」頁籤「修改區域」面板「複製區域」查找。
選取環繞工址的「第二街道」廊道的部分。
在指令行上，輸入 F 以填滿廊道中的間隙。
將游標移向廊道中的間隙。
紅色圖形代表間隙可能已填滿。
在看到紅色圖形時按一下。
間隙已填滿。
按 Enter 結束指令。
按一下「廊道」頁籤「修改廊道」面板「重新建置廊道」查找。
會重新建置「第二街道」廊道，並消除間隙。
選取「第一街道」廊道。選取樁號 0+440 的掣點。
此掣點會變為紅色。
將掣點向交叉拖曳。按一下將掣點放置在交叉的起點。
於「第一街道」廊道上按一下右鍵。按一下「重新建置廊道」。

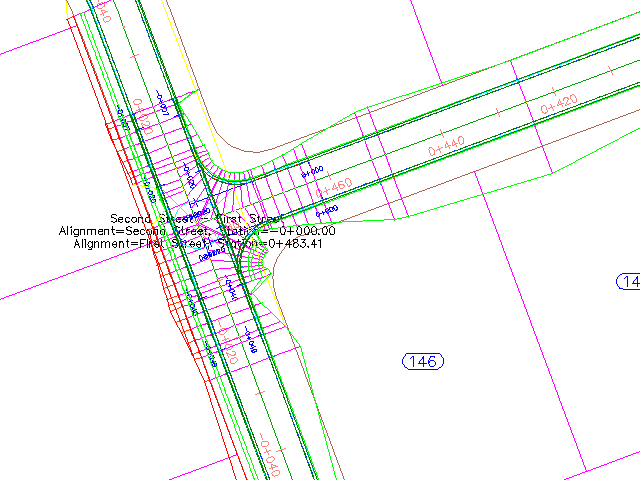

會重新建置廊道，並消除其中及交叉的間隙。

若要繼續學習本自學課程，請移至〈練習 2：運用轉向車道建立主道路交點〉。
