練習 2：將自由曲線和螺旋線加入至定線

在本練習中，您會將自由曲線和自由螺旋線 - 曲線 - 螺旋線加入至單一定線。

圖面包含由三條切線組成的單一定線。在接下來的幾個步驟中，您將在圓 B 和圓 C 處加入自由曲線。

本練習上接 〈練習 1：使用定線配置工具建立定線〉。

在兩條切線之間加入自由曲線

1. 開啟 Align-2.dwg，其位於自學課程圖面資料夾。
2. 設定圖面視窗，以便您可以看到地形上的圓 B 和圓 C。
3. 如果「定線配置工具」工具列未開啟，請選取定線。按一下右鍵，並按一下「編輯定線幾何圖形」。
4. 在「定線配置工具」工具列中，按一下下拉式清單 。選取「自由曲線圓角 (兩個圖元之間、半徑)」。
5. 依照指令行中的提示，按一下從左側進入圓 B 的切線 (「第一個圖元」)。
6. 按一下從右側穿出圓 B 的切線 (「下一個圖元」)。
7. 按 Enter 選取小於 180 度曲線的預設值。
8. 輸入半徑值 200。將根據指定的值在切線之間繪製曲線。

在兩條切線之間加入自由螺旋線 - 曲線 - 螺旋線

1. 在「定線配置工具」工具列中，按一下 旁邊的箭頭。選取「自由螺旋線 - 曲線 - 螺旋線 (兩個圖元之間)」。
2. 依照指令行中的提示，按一下從左側進入圓 C 的切線 (「第一個圖元」)。
3. 按一下從圓 C 右側穿出的切線 (「下一個圖元」)。
4. 按 Enter 選取小於 180 度曲線的預設值。
5. 輸入半徑值 200。
6. 輸入旋進長度 50。
7. 輸入旋出長度 50。
   註:

   請注意展示在指令行上的預設值。

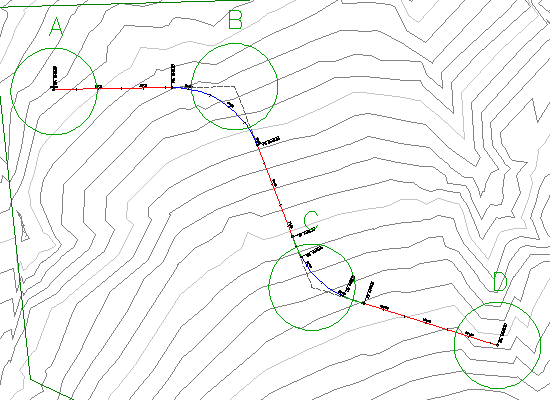

8. 在繪製區中按一下右鍵，以結束配置指令。

若要繼續學習本自學課程，請移至〈練習 3：將浮動曲線加入至定線〉。
