練習 4：重新建置廊道和檢驗結果

在本練習中，您將重置廊道目標、重新建置廊道，並檢驗條件次組合如何影響廊道模型。

本練習上接〈練習 3：調整條件次組合性質〉。

設定目標並重新建置廊道。

1. 開啟 Assembly-2c.dwg，其位於自學課程圖面資料夾。

   此圖面包含您在前三個練習中所設計的廊道組合。

2. 在圖面中，按一下廊道 - (1) 廊道。
3. 按一下「廊道」頁籤 「修改廊道」面板 「廊道性質」下拉式功能表 「廊道性質」。
4. 在「廊道性質」對話方塊的「參數」頁籤上，按一下「設定所有目標」。
5. 在「目標對映」對話方塊的「物件名稱」欄中，按一下「<按一下此處以全部設定>」。
6. 在「點選地形」對話方塊中，按一下「既有地形」。
7. 按「確定」三次，關閉對話方塊並重新建置廊道。

檢驗重新建置的廊道

1. 在「檢視/編輯廊道橫斷面工具」工具列上，按一下 以返回樁號 0+00。

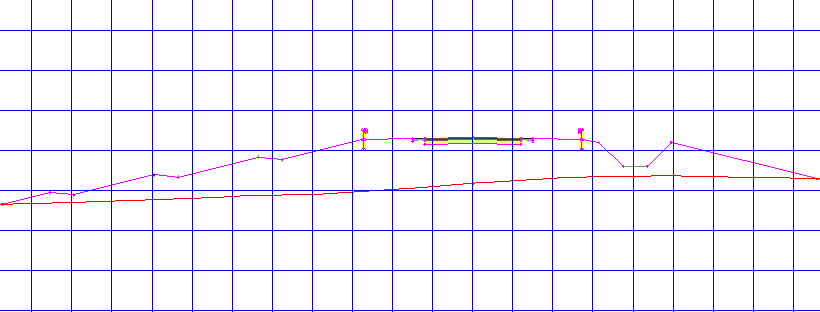

   在前幾個樁號處，廊道處於相對較深的填方條件。在〈練習 2：將條件次組合加入至廊道組合〉中，您已將台階邊坡次組合貼附至「填方 5.00：10000.00」條件次組合。此樁號的填方條件大於 5.0001’，因而套用「台階邊坡」 次組合。


2. 按 八次，前進至樁號 2+00。

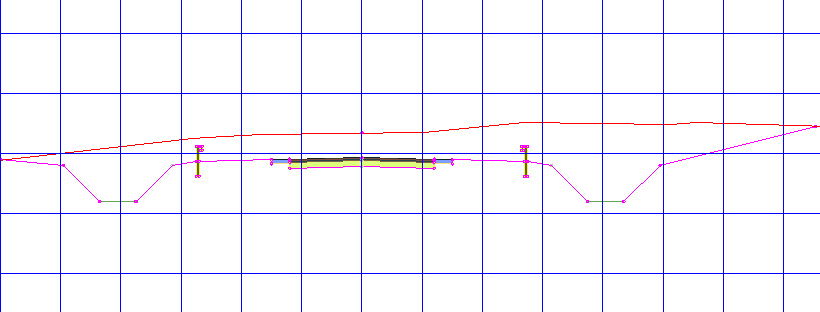

   由樁號 2+00 開始，廊道進入挖方條件。此樁號的挖方小於 5.0000’，因而套用「到地形的邊坡偏移」次組合於溝渠之後。


3. 再按一下 。

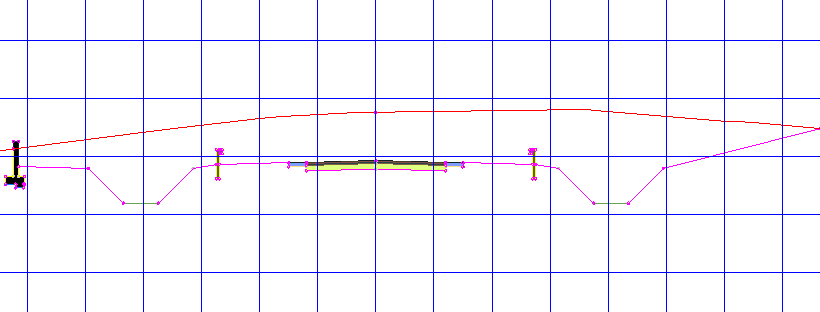

   由樁號 2+25 開始，挖方條件大於 5.0001’。如您所指定，將套用「邊坡寬度坡度」和「垂直擋土牆」次組合於溝渠之後。


4. 繼續使用 按鈕，沿廊道檢驗挖方和填方條件。

進一步探索：以學到的技巧練習對廊道組合的右側進行處理。以不同方式結合使用邊坡次組合與「條件挖方或填方」次組合，並檢驗結果。

繼續學習下一個自學課程的步驟，請移至〈儲存和共用廊道組合〉。
