練習 2：將條件次組合加入至廊道組合

在此練習中，您將加入「條件挖方或填方」次組合至既有的廊道組合。

您將指定「條件挖方或填方」次組合的兩個層級。在第一個層級中，您將貼附三個「條件挖方或填方」次組合至一既有的護欄次組合，再加入標準邊坡次組合：

• 挖方：加入溝渠，再以 2:1 坡度將邊坡加入至地形。
• 填方 < 5.0000’：加入溝渠，再以 8:1 坡度將邊坡加入至地形。
• 填方 > 5.0000’：加入台階，再以 4.0:1 坡度將邊坡加入至地形。


您會將「條件挖方或填方」次組合的第二個層級加入至已於挖方條件中套用的溝渠次組合：

• 挖方 < 5.0000’：在距離基準線 60’ 的點處將邊坡加入至地形。
• 挖方 > 5.0000’：以 -2.0% 坡度加入一 12.0’「邊坡連接」，再加入一擋土牆。
• 填方：以 4.0% 將坡度加入至地形。


本練習上接〈練習 1：檢驗橫斷面中的既有廊道〉。

加入三個條件次組合

1. 若「工具選項板」含有不可見的次組合，按一下「常用」頁籤 「選項板」面板 「工具選項板」 查找。
2. 在「工具選項板」中，於「工具選項板」控制列上按一下右鍵。按一下「Civil 英制次組合」。
3. 按一下「條件」頁籤。
4. 按一下「條件挖方或填方」。
5. 在「性質」選項板中，指定下列參數：
   • 側：左
   • 配置寬度：20.0000’
   • 配置坡度比：4.000:1·
   • 類型：填方
   • 最小距離：0.0000’
   • 最大距離：5.0000’
   註:

   「配置寬度」和「配置坡度比」參數只影響配置視圖內次組合的外觀。這些參數可用於定位條件次組合和已貼附至其上的次組合，但不影響廊道模型。

6. 在圖面的頂部視埠中，按一下左護欄以加入「條件挖方或填方」次組合。

7. 使用下列參數將第二個「條件挖方或填方」次組合加入左護欄：
   • 「側」：左
   • 「配置寬度」：20.0000’
   • 「配置坡度比」：1.000:1
   • 「類型」：填方
   • 「最小距離」：5.0001’
   • 「最大距離」：10000.0000’
8. 使用下列參數將第三個「條件挖方或填方」次組合加入左護欄：
   • 「側」：左
   • 「配置寬度」：20.0000’
   • 「配置坡度比」：1.000:1
   • 「類型」：挖方
   • 「最小距離」：0.0000’
   • 「最大距離」：10000.0000’


加入邊坡台階次組合

1. 使用「邊坡」工具選項板，再使用下列參數加入一「台階邊坡」次組合至「填方 5.00 : 10000.00」條件次組合：
   • 「側」：左
   • 「開挖坡度」：4.000:1
   • 「最大挖方高度」：5.0000’
   • 「填方坡度」：4.000:1
   • 「最大填方高度」：5.0000’
   • 「台階寬度」：6.0000’
   • 「台階坡度」：-10.000%
2. 按 Esc 結束次組合放置模式。


移動和複製原始邊坡次組合

1. 選取原始左溝渠次組合。按一下右鍵。按一下「移至」。按一下「填方 0.00 : 5.00」條件次組合。
2. 選取剛剛移動的溝渠次組合。按一下右鍵。按一下「複製到」。按一下「挖方0.00 : 10000.00」條件次組合。

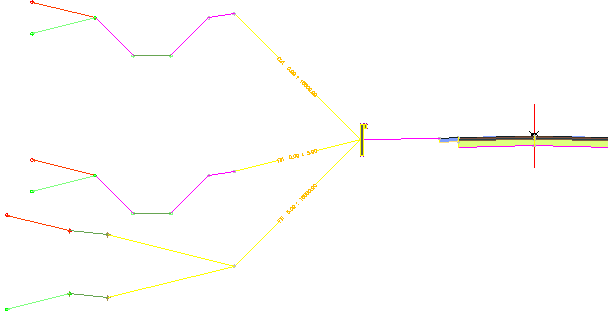

   完成後，組合應類似於下圖：



加入條件次組合的第二個層級

1. 使用「條件」工具選項板，再使用下列參數加入一「條件挖方或填方」次組合至挖方條件中凹陷邊坡次組合的鉸接點：
   • 「側」：左
   • 「配置寬度」：12.0000’
   • 「配置坡度比」：0.500:1
   • 「類型」：挖方
   • 「最小距離」：5.0001’
   • 「最大距離」：10000.0000’

2. 使用下列參數將第二個「條件挖方或填方」次組合加入凹陷邊坡次組合的鉸接點：
   • 「側」：左
   • 「配置寬度」：12.0000’
   • 「配置坡度比」：1.000:1
   • 「類型」：挖方
   • 「最小距離」：0.0000’
   • 「最大距離」：5.0000’
3. 使用下列參數將第三個「條件挖方或填方」次組合加入凹陷邊坡次組合的鉸接點：
   • 「側」：左
   • 「配置寬度」：12.0000’
   • 「配置坡度比」：1.000:1
   • 「類型」：填方
   • 「最小距離」：0.0000’
   • 「最大距離」：10000.0000’


將次組合加入第二個層級

1. 使用「一般」工具選項板，再使用下列參數加入一「連接寬度和坡度」次組合至「挖方 5.00 : 10000.00」條件次組合：
   • 「側」：左
   • 「寬度」：12.0000’
   • 「坡度」：-2.000%
2. 使用「擋土牆」工具選項板，再使用預設參數加入一「垂直擋土牆」次組合至「連接寬度和坡度」次組合。
3. 使用「一般」工具選項板，再使用下列參數加入一「在地形連接偏移」次組合至「挖方0.00 : 5.00」條件次組合：
   • 「自基準線的偏移」：-60.000’
   • 「省略連接」：否
4. 使用「一般」工具選項板，再使用下列參數加入一「沿坡度指向地形的連接」次組合至「填方0.00 : 10000.00」條件次組合：
   • 「側」：左
   • 「坡度」：4.000%
   • 「加入連接」：僅填方
   註:

   若凹陷邊坡次組合要以填方條件結束，則將套用已貼附至組合挖方分支的填方 0.00 : 10000.00 條件次組合。

5. 按 Esc 結束次組合放置模式。

   完成後，組合應類似於下圖：



若要繼續學習本自學課程，請移至〈練習 3：調整條件次組合性質〉。
