練習 1：建立具有變化車道的組合

在本練習中，您將會建立一個含有變化的廊道組合。

建立組合基準線

1. 開啟 Corridor-2a.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「組合」下拉式功能表 「建立組合」 查找。
3. 在「建立組合」對話方塊中，對於「名稱」，輸入「變化」。按一下「確定」。
4. 當指令行中顯示「指定組合基準線位置」提示時，請按一下圖面中的點以放置組合。

   視埠會縮放至組合基準線，類似於下圖：



加入車道次組合

1. 若「工具選項板」含有不可見的次組合，按一下「常用」頁籤 「選項板」面板 「工具選項板」 查找。
2. 在「工具選項板」中，於「工具選項板」控制列上按一下右鍵。按一下 「Civil 英制次組合」。
3. 按一下「基本」頁籤。
4. 按一下「基本變化車道」。
5. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 預設寬度：14.0000
   • 深度：1.0000
   • 變化：變更偏移和高程
6. 在圖面中，按一下組合基準線上的標識點。

   將依照坡度 -2%、深度為 1 英呎並向右延伸 14 英呎繪製車道。

加入路緣及邊溝次組合

1. 在「工具選項板」中，按一下「基本路緣和邊溝」。
2. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 邊溝寬度：1.2500
3. 在圖面中，按一下車道右上邊緣的標識點，以繪製路緣和邊溝。

加入人行道次組合

1. 在「工具選項板」中，按一下「基本人行道」。
2. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 緩衝寬度 1：2.0000
   • 緩衝寬度 2：3.0000
3. 在圖面中，按一下路緣後側頂部的標識點，以加入人行道及其緩衝區。

加入一個溝渠次組合

1. 在「工具選項板」中，按一下「基本側坡挖方溝渠」。
2. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 開挖坡度：3.000:1
3. 在圖面中，按一下外側人行道緩衝區外側邊緣上的標識點，以加入挖方和填方坡度。

加入變化車道次組合

1. 在「工具選項板」中，按一下「基本變化車道」。
2. 在「進階」下的「性質」選項板中，指定下列參數：
   • 側：左
   • 預設寬度：12.0000
   • 深度：1.0000
   • 變化：保留坡度比，變更偏移
3. 在圖面中，按一下組合基準線上的標識點。將依照坡度 -2%、深度為 1 英呎並向左延伸 12 英呎繪製車道。

在右車道外鏡射次組合

1. 按 Esc 結束次組合放置模式。
2. 在圖面中，於組合右側，選取路緣、人行道及邊坡次組合。按一下右鍵。按一下「鏡射」。
3. 按一下變化車道頂部左側邊緣處的標識點來繪製路緣、人行道及邊坡次組合的鏡射。

   次組合會顯示在組合標識的左側。

   「鏡射」指令會建立所選次組合的鏡射影像。將保留除「側」參數之外的所有次組合參數。

   註:

   不會動態連結已鏡射的次組合的參數。如果變更組合基準線一側的次組合參數值，則不會將此變更套用至相對的一側。

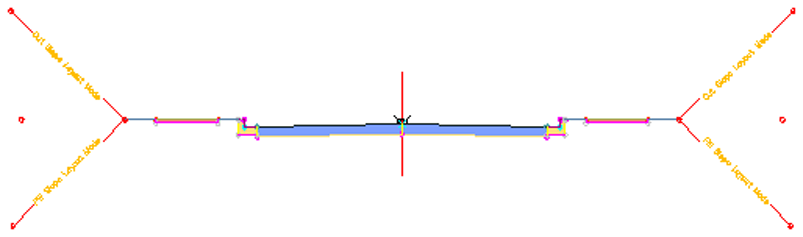

   完工組合類似於下圖：



若要繼續學習本自學課程，請移至〈練習 2：建立具有變化車道的廊道〉。
