練習 2：建立具有變化車道的廊道

在本練習中，您將使用上一個練習中建立的組合來建立廊道。您要將右側車道邊緣的寬度和高程指定到右側定線和縱斷面，並將左側車道邊緣指定到聚合線和地勢線。

本練習上接〈練習 1：建立具有變化車道的組合〉。

指定基本廊道資訊

註:

本練習使用上一個練習中的 Corridor-2a.dwg，或者您可以從自學課程資料夾位置開啟 Corridor-2b.dwg。

1. 按一下「常用」頁籤「建立設計」面板「廊道」 查找。
2. 在「建立地形」對話方塊中，指定以下各參數：
   • 名稱：廊道 - 變化車道
   • 基準線類型: 定線和縱斷面
   • 定線：中心線 (1)
   • 縱斷面：配置 (1)
   • 組合: 轉換

     變化組合包括「基本變化車道」次組合，該次組合使用「變化」參數指定偏移和高程均可以在廊道的右側變更。可以在廊道的左側變更偏移，但是坡度比將保持 -2%。

   • 目標地形：EG
   • 設定基準線和區域參數：已選取
3. 按一下「確定」。

指定固定車道水平目標

1. 在「基準線和區域參數」對話方塊中，按一下「設定所有目標」。
2. 在「目標對映」對話方塊中「基本變化車道 - (右側)」的「變化定線」列中，按一下「物件名稱」欄位。
3. 在「設定寬度或偏移目標」對話方塊中，指定下列參數：
   • 選取目標的物件類型：定線
   • 選取定線：右側 (1)
4. 按一下「加入」。按一下「確定」。

指定變化車道水平目標

1. 在基本變化車道 - (左) 的「變化定線」列中，按一下「物件名稱」欄位。
2. 在「設定寬度或偏移目標」對話方塊中，在「選取目標的物件類型」清單中，選取「地勢線、測量圖形和聚合線」。
3. 按一下「從圖面中選取」。
4. 在圖面中定線的左側，選取藍色的聚合線和洋紅色的地勢線。按 Enter。


   將圖元加入至「設定寬度或偏移目標」對話方塊底部的表格中。

5. 按一下「確定」。

   請注意，由於次組合名稱包含組合側，因此很容易確定哪個組合必須以哪個偏移物件為目標。此命名慣例在包含許多定線和次組合的道路設計中更有用。若要取得更新次組合命名樣板的資訊，請參閱〈修改次組合名稱樣板〉練習。

指定變化車道高程目標

1. 在基本變化車道 - (右) 的「變化縱斷面」列中，按一下「物件名稱」欄位。
2. 在「設定坡度或高程目標」對話方塊中，指定下列參數：
   • 選取目標的物件類型：縱斷面
   • 選取定線：右側 (1)
   • 選取縱斷面：配置 (1)
3. 按一下「加入」。按一下「確定」。

   將右側鋪面邊緣高程設定為「配置 (1)」縱斷面。由於左側鋪面邊緣高程是由坡度比設定所確定的，因此無需對其進行設定。

4. 按一下「確定」兩次。

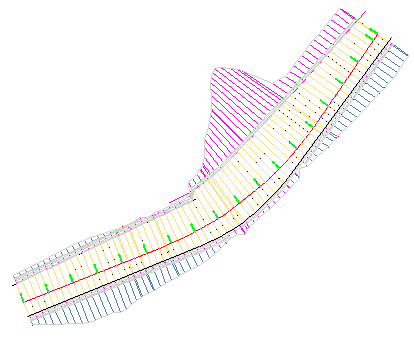

   即會建置廊道模型，類似於下圖：


   註:

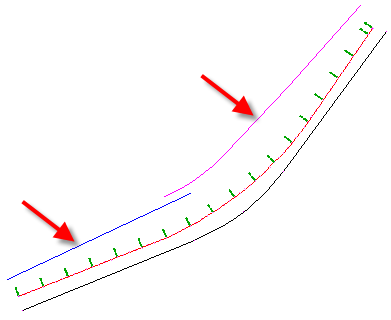

   請注意，在樁號 7+50 處，車道使用聚合線 (而非地勢線) 做為目標。如果在某樁號處發現多個目標物件，則將使用與廊道基準線距離最近的物件做為目標。

   疊物件的詳細資料



繼續下一個自學課程的步驟，請移至〈建立分割公路廊道〉。
