練習 3：填方整地中的孔

在本練習中，您將建立填實整地以填方整地群組內的開放區域。

填實整地不套用任何準則。由地勢線或界址線圍成的、尚不是整地的任何區域均可轉換為填實整地。使用填實整地填實整地群組中的孔可確保等高線顯示適當且體積計算正確。

本練習上接〈練習 2：從建築整地版形整地至地形〉。

建立填實整地

註:

本練習使用 Grading-6.dwg，其中包含您在上一個練習中所做的修改。

1. 在「整地建立工具」工具列上，從「選取整地準則」清單中，選取「整地至距離」。
   註:

   雖然填實沒有準則，但是您可以從既有準則中選取其整地型式。

2. 按一下「展開工具列」。
3. 從「型式」清單中，選取「路肩」。

   此設定指定整地型式以套用至填實。

4. 然後按一下「建立填實」。
5. 按一下建築整地版形與偏移地勢線之間的區域 (靠近坡道右側)。

   將在該區域中顯示一個菱形，指示已建立填實。請注意，在左側視埠中，填實整地將填方兩條藍色地勢線之間的整個區域。

6. 在「整地建立工具」工具列中，從「型式」清單中選取「墊土」。
7. 在建築整地版形內按一下以使用「墊土」整地型式建立填實。
8. 按 Enter 結束指令。

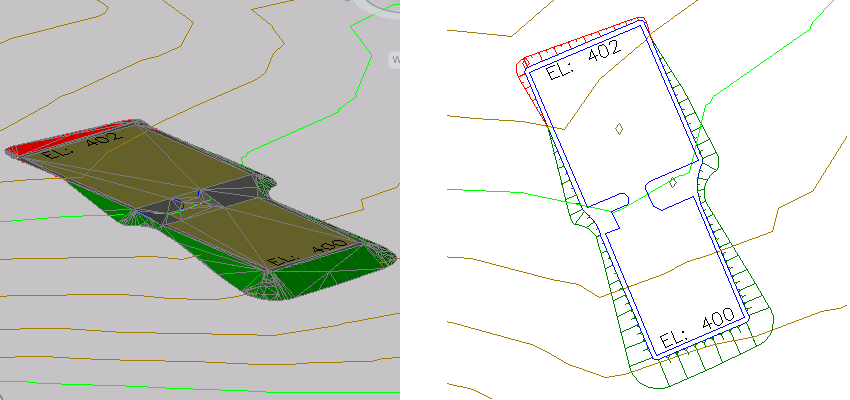

   在左側視埠中，灰色區域為表示路肩的填實整地。金黃色區域為建築地基填實整地。綠色和紅色區域為整地至地形的坡度整地。



若要繼續學習下一個自學課程，請移至〈使用地勢線修改整地〉。
