練習 2：從建築整地版形整地至地形

在本練習中，您將從簡化的偏移整地版形整地至既有地面地形。

梯狀偏移地勢線的幾何圖形比原始整地版形的簡單。簡單的地勢線幾何圖形將產生比從原始整地版形直接建立簡單的整地。

本練習上接〈練習 1：簡化建築整地版形〉。

建立整地群組並指定整地建立設定

註:

本練習使用 Grading-6.dwg，其中包含您在上一個練習中所做的修改。

1. 按一下「常用」頁籤 「建立設計」面板 「整地」下拉式功能表 「整地建立工具」 查找。
2. 在「整地建立工具」工具列上，按一下「設定整地群組」。
3. 在「選取整地群組」對話方塊的「工址名稱」下，確保已選取「整地 - 建築地基」工址。
4. 在「群組名稱」下，按一下「建立整地群組」。
5. 在「建立整地群組」對話方塊中，對於「名稱」，輸入 Slope Grading With Feature Lines。
6. 按一下「確定」兩次。
7. 在「整地建立工具」工具列上，按一下「設定目標地形」。
8. 在「選取地形」對話方塊中，確保已選取 「EG」 地形。按一下「確定」。
9. 在「整地建立工具」工具列上，按一下「選取準則集」。
10. 在「選取準則集」對話方塊中，確保已選取「基本準則集」。按一下「確定」。
11. 從「選取整地準則」清單中，選取 「整地至地形」 。

建立整地

1. 按一下「建立整地」。
2. 系統提示選取圖徵時，請按一下從建築地基偏移的藍色地勢線。
3. 系統提示選取整地側時，請在偏移地勢線的外側按一下。
4. 按 Enter 將整地套用至地勢線的整個長度。
5. 按 Enter 接受「坡度挖方格式」的預設。
6. 按 Enter 接受「開挖坡度」預設的 2.00:1。
7. 按 Enter 接受「坡度填方格式」的預設。
8. 按 Enter 接受「填方坡度」預設的 2.00:1。
9. 按 Esc 結束指令。

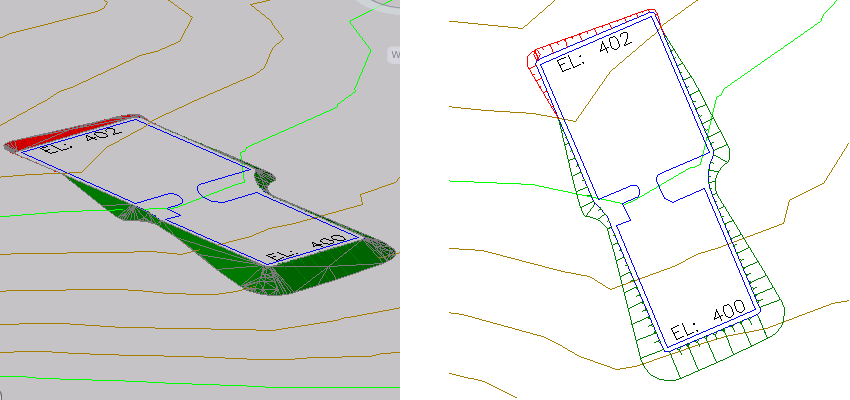

   梯狀偏移地勢線將整地至 EG 地形。請注意，在分別以紅色和綠色展示開挖坡度和填方坡度的同時，整地群組內仍有開放區域。在下一個練習中，您將填滿這些區域並套用適當的整地型式。



若要繼續學習本自學課程，請移至〈練習 3：填方整地中的孔〉。
