在本練習中，您將學習當地勢線在頂點處及頂點之間彼此相交時其如何交互。
本練習上接〈練習 2：使用地勢線調整整地三角法〉。
使用相交地勢線的步驟
- 在右側視埠中，選取地勢線 ABC。按一下右鍵。按一下「高程編輯器」。
「整地高程編輯器」將顯示沿地勢線的交點 (
PI 或水平幾何點) 和高程變更點 (
垂直幾何點) 的清單。
請注意，

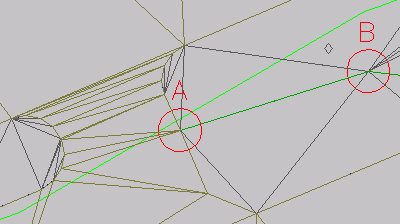

圖示會顯示在第一列中。此圖示指示敷地建板地勢線在此點處也有 PI。如果兩條地勢線在公用頂點處相交，則兩個頂點必須共用相同的高程值。此點處兩條地勢線的高程由最近編輯的地勢線確定。下圖中，公用頂點位於圓 A 內。
- 在「整地高程編輯器」中，按一下
「取消選取所有列」。按一下
「平坦坡度比或高程」。
- 在「平坦」對話方塊中，選取「固定坡度比」。按一下「確定」。
請注意，在「整地高程編輯器」中，「前方坡度比」和「後方坡度比」的值將更新為一致的值。平坦地勢線時，將為起點高程和終點高程之間的點設定相同的坡度比，從而有效地消除坡度比轉折。您可以平坦整條地勢線，也可以平坦選取的數個點。
- 在「高程」欄中的 列 (樁號 0+00)，將高程值變更為 402.00’。
- 在「整地高程編輯器」中，按一下
「選取地勢線、宗地線或測量圖形」。
- 在圖面視窗中，按一下敷地建板地勢線。
敷地建板的高程點現在顯示在「整地高程編輯器」中。
- 找到包含 圖示的列 (樁號 3+09.03)。
請注意，「高程」欄中的值為 402.000’，這與您在步驟 4 中為另一條地勢線輸入的值相同。將該「高程」值變更為 405.000’。

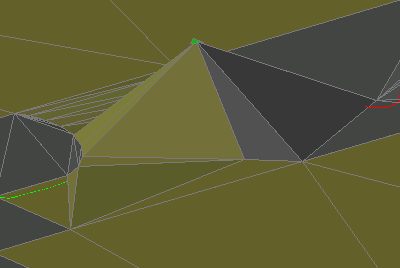

請注意在左側視埠中，您之前為共用頂點輸入的值更新了兩條地勢線的高程。如下圖中所見，新的公用地勢線高程影響了坡道和灰色填實區域的填實整地。如果兩條地勢線共用一個頂點，則該頂點處兩條地勢線的高程由最近編輯的地勢線確定。
- 在「整地高程編輯器」中的 列中，將「高程」值變更為 400.00’。
- 在右側視埠中，選取地勢線 ABC。使用圓 A 內的掣點，向圓 A 的左下方移動地勢線的起點。
註:
您可能需要懸停於該地勢線上，然後使用 Shift+空格鍵選取該地勢線。
- 在該地勢線上按一下右鍵。選取「高程編輯器」。
在「整地高程編輯器」中，
圖示指示了地勢線與敷地建板相交的點。白色三角形指示分割點，兩條地勢線在均無 PI 的位置相交時會建立該分割點。與 共用頂點非常類似，分割點將獲得最近編輯的地勢線的高程。如果另一條地勢線具有不同的高程，則其將取得交點處的坡度比轉折。
與共用頂點不同的是，分割點處沒有實際點，因此您無法直接編輯高程。編輯其中一條地勢線時，其坡度比將直接穿過交點，強制使另一條地勢線在分割點處中斷。您可以使用「插入 PI」指令，在其中一條地勢線上的該位置處建立永久點。將分割點轉換為永久點後，您可以直接編輯分割點的高程，並更好地控制該點。
- 選取位於地勢線起點處的掣點。在指令行中，輸入 END 以套用端點物件鎖點。將地勢線鎖點至敷地建板地勢線。
- 在「整地高程編輯器」中，按一下 。按一下 「平坦坡度比或高程」。
- 在「平坦」對話方塊中，選取「固定坡度比」。按一下「確定」。
坡度比將平坦，並且高程將更新以適應新的坡度比。
本練習使用 Grading-7.dwg，其中包含您在上一個練習中所做的修改，或者您可以從自學課程圖面資料夾開啟 Grading-8.dwg。
