練習 2：使用地勢線調整整地三角法

在本練習中，您將使用地勢線中斷三角化不佳的整地地形。

坡道右側區域中的三角形比所需的三角形更陡。可以透過建立地勢線來中斷此區域中的地形來修正這些三角形。

本練習上接〈練習 1：平滑化地勢線弧〉。

使用地勢線調整地形三角法

註:

本練習使用 Grading-7.dwg，其中包含您在上一個練習中所做的修改。

1. 按一下「常用」頁籤 「圖層」面板 「圖層」下拉式功能表。按一下 C-TOPO-FEAT-CROSS 圖層旁邊的 。
2. 拉近至坡道右側的區域。

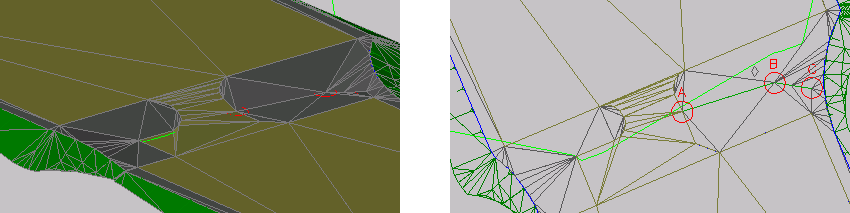

   請注意設置有 A、B 和 C 標示的三個圓之間的聚合線。您可以對任一聚合線執行以下步驟。但是，此聚合線位於特定位置，以便您取得本自學課程中描述的結果。

3. 按一下「常用」頁籤 「建立設計」面板 「地勢線」下拉式功能表 「從物件建立地勢線」 查找。
4. 按一下圓 A、圓 B 和圓 C 之間的聚合線，然後按 Enter。
5. 在「建立地勢線」對話方塊中的「工址名稱」下，確保已選取「整地 - 建築地基」。
6. 在「轉換選項」下，請確保已選取「刪除既有圖元」和「指定高程」勾選方塊。按一下「確定」。
7. 在「指定高程」對話方塊中，選取「從地形」。請確保已選取「插入中間坡度比轉折點」勾選方塊。 且「相對高程與地形」會被清除。 按一下「確定」。
   註: 若要取得有關使用「相對高程與地形」選項，以使地勢線相對於地形的資訊，請參閱 〈關於相對地勢線〉。
   提示: 若要減少處理較大整地群組時的處理時間，請清除「插入中間坡度比轉折點」勾選方塊。此選項將在地勢線與三角形相交的每個點處加入高程點。

   聚合線將轉換為地勢線，並沿坡道右側中斷三角法。新三角法將在填實區域中建立更平緩的坡度。



若要繼續學習本自學課程，請移至〈練習 3：使用相交地勢線〉。
