練習 1：建立分割公路組合

在本練習中，您將建立一個帶有凹陷中央和分隔車道的相當複雜的組合。

建立組合基準線

1. 開啟 Corridor-3a.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「組合」下拉式功能表 「建立組合」 查找。
3. 在「建立組合」對話方塊中，對於「名稱」，輸入「分割公路」。按一下「確定」。
4. 當指令行中顯示「指定組合基準線位置」提示時，請按一下圖面中的點以建置組合。

   視埠會縮放至組合基準線，類似於下圖：



加入一個中央次組合

1. 若「工具選項板」含有不可見的次組合，按一下「常用」頁籤 「選項板」面板 「工具選項板」 查找。
2. 在「工具選項板」中，於「工具選項板」控制列上按一下右鍵。按一下「Civil 英制次組合」。
3. 按一下「中央」頁籤。
4. 在「凹陷中央路肩延伸」上按一下右鍵。按一下「說明」。檢閱圖形以更好地認識該次組合。
5. 按一下「凹陷中央路肩延伸」。
6. 在「進階」下的「性質」選項板中，指定下列參數：
   • 中心線軸心：繞中心線旋轉
   • 左側中央寬度：22.0000
   • 右側中央寬度：22.0000
7. 在圖面中，按一下組合基準線上的標識點。將繪製凹陷中央和內側路肩。

加入車道次組合

1. 在圖面中，平移至凹陷中央路肩延伸次組合的左側邊緣。拉近圖面，以便清楚地看到每個標識點。
2. 在「工具選項板中」，按一下「車道」頁籤。
3. 按一下「LaneSuperelevationAOR」。

   該次組合將插入一條符合由定線超高性質設定之坡度的行巷道。

   註:

   若要取得更多關於超高的資訊，請參閱〈對定線套用超高〉自學課程。

4. 在「進階」下的「性質」選項板中，指定下列參數：
   • 側：左
   • 寬度：24.0000

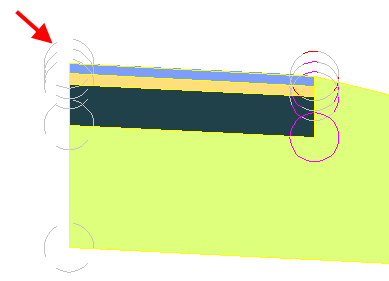

5. 在圖面中，按一下位於中央左上邊緣處的標識，以插入車道：


加入一個路肩次組合

1. 在圖面中，平移至「車道超高 AOR」次組合的左側。
2. 在「工具選項板」中，按一下「路肩」頁籤。
3. 按一下「帶有延伸基層的路肩」。
4. 在「進階」下的「性質」選項板中，指定下列參數：
   • 側：左
   • 使用超高坡度：外側路肩坡度
   • 基層 - 使用超高：外側路肩坡度

   這會將這些坡度設定為外側路肩超高坡度。若要取得更多資訊，請參閱該次組合說明。

5. 在圖面中，按一下完工整地地形上車道邊緣外側頂部的標識點，以加入鋪路路肩。

加入邊坡次組合

1. 在圖面中，平移至「帶有延伸基層的路肩」的左側。
2. 在「工具選項板」中，按一下「邊坡」頁籤。
3. 在「標準邊坡」上按一下右鍵。按一下「說明」。檢閱圖形和「行為」區段，以更好地認識挖方和填方邊坡行為。
4. 在「工具選項板」中，按一下「標準邊坡」。
5. 在圖面中，按一下帶有延伸基層的路肩次組合外側邊緣處的標識點，以加入挖方和填方的邊坡坡度。

鏡射基準線右側的次組合

1. 按 Esc 結束次組合放置模式。
2. 在圖面中，拉遠直至您看到整個組合。在組合的左側，選取邊坡、路肩及車道次組合。按一下右鍵。按一下「鏡射」。
3. 按一下中央次組合頂部右側邊緣的標識點來繪製邊坡、路肩及車道次組合的鏡射。

   「鏡射」指令會建立所選次組合的鏡射影像。將保留除「側」參數之外的所有次組合參數。

   註:

   不會動態連結已鏡射的次組合的參數。如果變更組合基準線一側的次組合參數值，則不會將此變更套用至相對的一側。

   完工組合類似於下圖：



若要繼續學習本自學課程，請移至〈練習 2：建立分割公路廊道〉。
