練習 2：建立分割公路廊道

在本練習中，您將建立分割公路廊道。

本練習上接〈練習 1：建立分割公路組合〉。

建立分割公路廊道

註:

本練習使用上一個練習中的 Corridor-3a.dwg，或者您可以從自學課程圖面資料夾開啟 Corridor-3b.dwg。

1. 按一下「常用」頁籤「建立設計」面板「廊道」 查找。
2. 在「建立地形」對話方塊中，指定以下各參數：
   • 名稱：分割公路
   • 基準線類型: 定線和縱斷面
   • 定線：中心線 (1)
   • 縱斷面：配置 (1)
   • 組合：分割公路
   • 目標地形：EG
   • 設定基準線和區域參數 ：已清除

     清除「設定基準線和區域參數」方塊後，預設的廊道建立設定會套用至廊道。

3. 按一下「確定」。

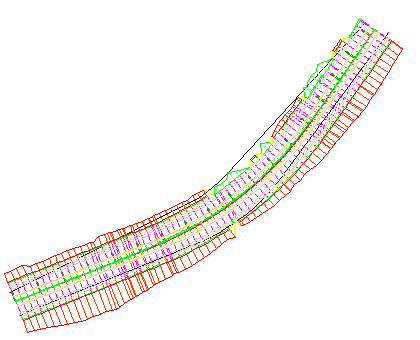

即會建置廊道模型，類似於下圖：

若要繼續學習下一個自學課程，請移至〈檢視和編輯廊道橫斷面〉。
