練習 2：將標示轉換為標籤

在本練習中，您將建立一些宗地線段標示，然後將標示轉換為標籤，並將資料移動到表格中。

在 〈練習 1 ： 建立宗地面積表格〉中，您已在外部參考圖面 Labels-Parcels 中建立表格。在本練習中，您將直接在目前圖面中建立宗地線段標示。然後，將宗地線段標示轉換為標籤，並建立顯示詳細標示資訊的表格。

本練習上接〈練習 1：建立宗地面積表格〉。

標示宗地線段

註:

本練習使用 Labels-4a.dwg，其中包含您在上一個練習中所做的修改。

1. 按一下「註解」頁籤 「標示和表格」面板 「加入標示」功能表 「宗地」「加入宗地標示」。
2. 在「加入標示」對話方塊中，指定下列參數：
   • 標示類型： 多重線段
   • 直線標示型式：「宗地線標示型式」「方向角在距離之上」
   • 曲線標示型式：「宗地曲線標示型式」「增量在長度和半徑之上」
3. 按一下「表格標籤編號」。
4. 在「表格標籤編號」對話方塊中，檢查可用的設定。

   這些設定可指定直線、曲線和螺旋線標籤的起始編號和增量。請注意，「建立表格標籤」和「對表格標籤重新編號」具有各自的起始編號和增量性質。對於本練習，請接受所有性質的預設值 1。將標示轉換為表格標籤時，它們將全部使用起始編號和增量 1。稍後您將使用「對表格標籤重新編號」性質。

5. 在「表格標籤編號」對話方塊中，按一下「取消」。
6. 在「加入標示」對話方塊中，按一下「加入」。
7. 按以下順序按一下宗地面積標示：39、40、41、37、38。按 Enter 接受預設「順時鐘」標示方向。

   按一下時，標示被放置到每個宗地線段上。如果您願意，可在將標示轉換為標籤之前拉近以檢查這些標示。

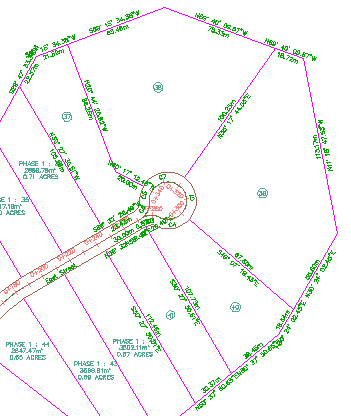

   宗地線段標示

8. 完成設置宗地標示後，按一下右鍵以結束此指令。

   如果要標示更多宗地或其他物件，可將「加入標示」對話方塊保持開啟狀態。如果在此練習中不再使用該對話方塊，可以將其關閉。

將線段標示放置在表格中

1. 按一下「註解」頁籤 「標示和表格」面板 「加入表格」功能表 「宗地」「加入線段」。

   此選項會建立一個表格，該表格展示已設置標示宗地的直線線段和曲線線段。

2. 在「表格建立」對話方塊的「依標示或型式選取」區域中，為放置在宗地線段上的以下兩個標示型式選取「套用」勾選方塊：
   • 宗地曲線：增量在長度和半徑之上
   • 宗地線：方向角在距離之上
3. 按一下「確定」。

   將游標移動到圖面時，表格的左上角將被貼附到游標。

4. 將游標移動到地形實際範圍外部，然後按一下。

   將表格插入到圖面中。請注意，已將宗地周圍的直線和曲線標示轉換為標籤。

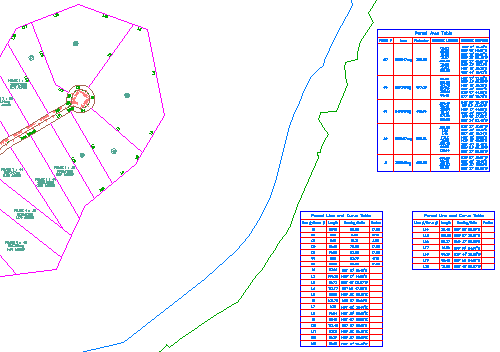

   轉換為標籤的宗地線段標示，以及加入到圖面的宗地線段表格

若要繼續學習本自學課程，請移至〈練習 3：對表格標籤重新編號〉。
