練習 2：彩現地形

在本練習中，您將使用 Autodesk Civil 3D 中的某些視覺化功能來彩現地形。

與其他 Autodesk Civil 3D 物件一樣，您必須使用「地形性質」對話方塊將彩現材料套用至地形。

本練習上接〈練習 1：將多重視圖圖塊移至地形〉。

將彩現材料套用至物件

註:

此練習使用 Surface-7.dwg，其中包含您在上個練習中所做的修改。

1. 在「工具區」的「探勘器」頁籤上，展開「地形」集合。
2. 在「XGND」地形上按一下右鍵。按一下「地形性質」。
3. 在「地形性質」對話方塊的「資訊」頁籤上，指定下列各參數：
   • 彩現材料： 工地作業基礎層砂石

     該彩現材料顯示了地形高程中的對比。

   • 地形型式：標準
4. 按一下「確定」。

將視覺型式套用至地形

視覺型式提供了快速、基本的地形可視化方式，這對於在 Autodesk Civil 3D 中進行螢幕上呈現非常有用。

1. 按一下「檢視」頁籤 「視覺型式」面板 「視覺型式」下拉式功能表 「擬真」。

   該視覺型式將描影地形，並平滑化多邊形面之間的邊緣。將顯示套用至地形的彩現材料。

2. 按一下「檢視」頁籤 「視覺型式」面板 「視覺型式」下拉式功能表 「概念」。

   該視覺型式將描影地形，並平滑化多邊形面之間的邊緣。該型式中的描影使用了谷氏面型式，這是在冷色和暖色之間的一種過渡，而不是深色到淺色的過渡。效果欠真實，但可以更輕鬆地查看模型的詳細情況。

彩現地形

1. 在指令行中輸入 RPREF。

   檢查可用的多個彩現設定，包括影像品質和輸出大小的變化。如果希望將已彩現的影像儲存到檔案，可以按一下 ，然後使用「輸出檔名」控制項指定檔名和目標。

2. 按一下 。

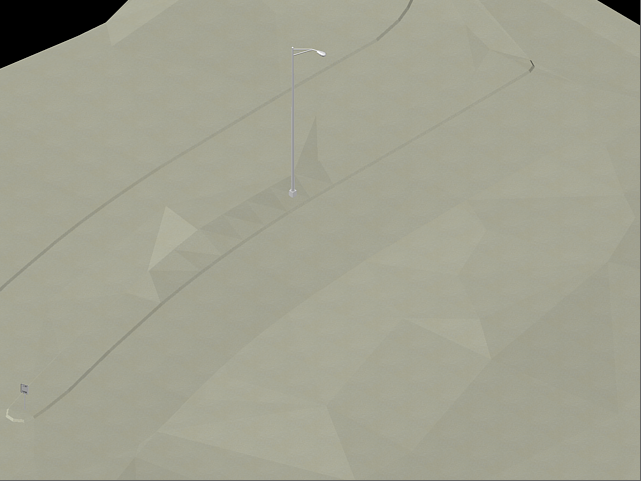

   地形和圖塊在「彩現」視窗中彩現。如果圖面中的多個地形和物件套用了不同的彩現材料，則彩現效果將更加明顯。
