練習 1：將多視圖圖塊移至地形

在本練習中，會將多視圖圖塊插入到圖面中，然後將其放置在地形上適當的高程處。

多重視圖圖塊是 Autodesk Civil 3D 物件，根據視圖方向的不同，會有不同的表現形式。

Autodesk Civil 3D 提供了預先定義的多重視圖圖塊，可在「設計中心」中使用。這些圖塊表示各種項目，例如標誌、建築物整地版形、樹和灌木。在「設計中心」中，預先定義的多重視圖圖塊位於資料資料夾 \Symbols\Mvblocks。

將多重視圖圖塊插入圖面中

1. 開啟 Surface-7.dwg，其位於自學課程圖面資料夾。
2. 按一下「檢視」頁籤 「視圖」面板 視圖清單 「平面詳圖」。

   圖面視圖將展示雙向道路，其中使用中央帶將車道分開。

3. 按一下「檢視」頁籤 「選項板」面板 「設計中心」 查找。
4. 在「設計中心」中，導覽至資料資料夾 \Symbols\Mvblocks。選取左側窗格中的「Mvblocks」資料夾。

   在右側窗格中，審查可用的圖塊。

   註:

   在繼續此練習之前，停靠「設計中心」選項板或按一下 使其自動隱藏。

5. 在右側窗格中，選取「R4-7a Keep Right.dwg」。按一下右鍵。按一下「做為圖塊插入」。
6. 在「插入」對話方塊中，指定以下各參數：
   • 插入點- 在螢幕上指定：已選取
   • 比例- 在螢幕上指定：已選取
   • 比例- 等比例：已選取
   • 旋轉- 在螢幕上指定：已選取
   • 分解：已清除
7. 按一下「確定」。
8. 當提示在圖面視窗中指定插入點時，按一下中央帶底部的 符號。
9. 按 Enter 以接受預設的比例係數 1。

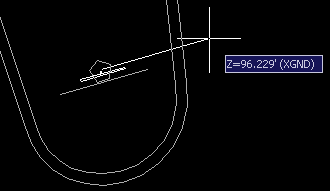

10. 當提示指定旋轉角度時，拉近至插入點並旋轉圖塊，直到標誌與符號平行。按一下以設定旋轉角度。

11. 重複步驟 6 和步驟 7 以插入 Light Pole 01.dwg 圖塊。

    當提示在圖面視窗中指定插入點時，按一下中央帶中間附近的 符號。按 Enter 以接受預設的比例係數和旋轉角度。

將多重視圖圖塊移至地形

1. 按一下「檢視」頁籤 「視圖」面板 視圖清單 「3D 詳圖」。

   請注意，在 3D 視圖中，路燈圖塊顯示在圖面的較低部分，而不是顯示在適當的地形高程處。在以下步驟中，會將兩個圖塊移至地形。

2. 按一下「修改」頁籤 「地形資料」面板 「地形」 查找。
3. 按一下「地形」頁籤 「地形工具」面板 「移動至地形」下拉式功能表「將圖塊移至地形」 查找。
4. 在「將圖塊移至地形」對話方塊的「選取圖塊參考名稱」欄位中，選取「燈柱 01」和「R4-7a 保持在右側」。
5. 按一下「確定」。每個選取的圖塊均從其目前高程移動至圖塊插入點處的地形高程。

若要繼續學習本自學課程，請移至〈練習 2：彩現地形〉。
