練習 4：編輯偏移加寬

在本練習中，您將會變更偏移定線及其加寬區域之間的變化，然後使用掣點修改加寬幾何圖形。

本練習上接〈練習 3：向偏移定線加入加寬〉。

變更加寬變化

1. 開啟 Align-6D.dwg，其位於自學課程圖面資料夾。

   圖面包含一個地形及一個中心線定線，以及兩條偏移定線。中心線定線右側的偏移定線具有兩個加寬區域。

2. 選取中心線定線右邊的偏移定線。按一下右鍵。按一下「編輯偏移參數」。

   在「偏移定線參數」對話方塊中，請注意偏移定線會分割成一系列的區域及變化。每一區域皆代表沿著中心線定線的連續樁號範圍的「偏移值」。變化代表將區域連接下一個區域的幾何圖形。

   註:

   在視窗中會顯示第一區域的參數。使用「選取加寬區域」清單或箭頭按鈕，展示後續區域的參數。

3. 在「偏移定線參數」對話方塊中，按一下 。
4. 在「性質」欄中，依序選取每一個「區域」及「變化」項目。

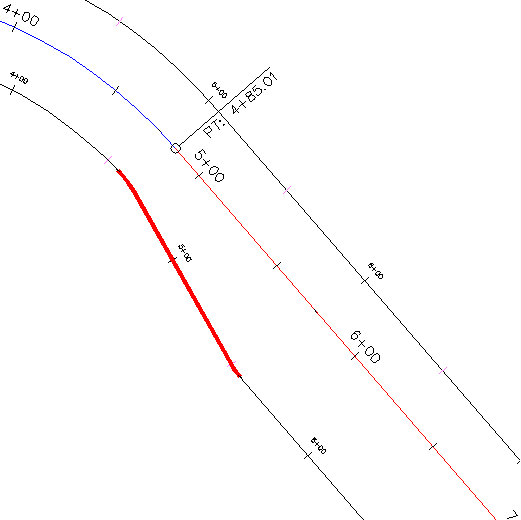

   請注意，在您選取同時，會將圖面中每一個區域及變化亮顯。

5. 展開「向外變化」品類。
6. 將「變化類型」由「線性」變更成「曲線」-「直線」-「曲線」。

   變化會變更成一條在任一端有一條曲線的直線。


7. 在「變化參數」中，對「變化長度」輸入 50。

   會更新變化以反映您的變更。

掣點編輯加寬區域

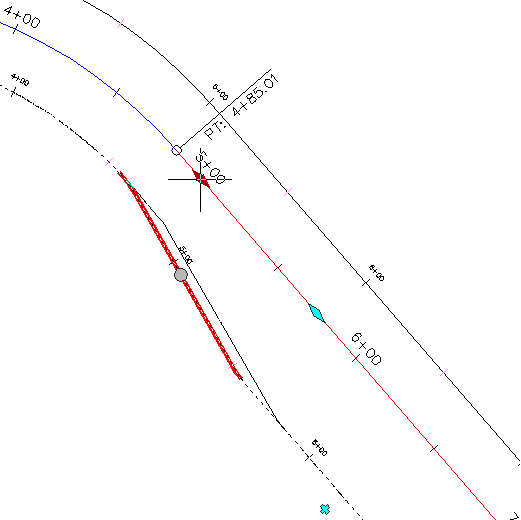

1. 在中心線定線上，選取 靠近樁號 4+50 的加寬起點掣點。此掣點會變為紅色。
2. 按一下以在樁號 5+00 放置掣點。

   請注意，當您變更加寬的起始位置時，變化會隨著它移動，不過其參數會保持不變。

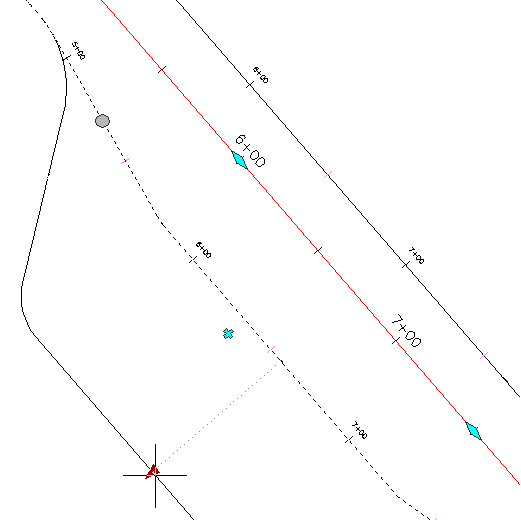

3. 在偏移定線上，按一下 偏移掣點。此掣點會變為紅色。
4. 當掣點處於作用中狀態時，輸入 50 做為新的「偏移值」。

   加寬區域會展開，以適合新「偏移值」。


   註:

   掣點可讓您加入另外的加寬區域。

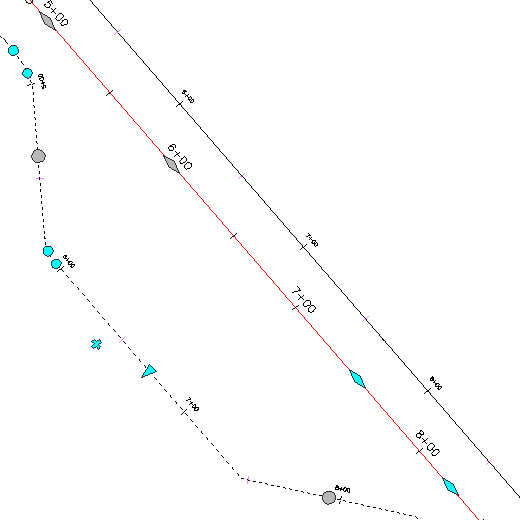

5. 按一下 掣點。

   現在 掣點會變成灰色，且 掣點會顯示在每一變化子圖元的開始及結束。這些掣點是使用來修改變化幾何圖形的。


6. 練習使用 掣點以變更變化幾何圖形。

   當您掣點編輯變化幾何圖形時，請注意，會在「偏移參數」對話方塊中自動更新適用的參數值。

若要繼續學習下一自學課程，請移至〈設計參考本端標準的定線〉。
