練習 3：向偏移定線加入加寬

在本練習中，您將會在偏移定線的指定的樁號之間加入動態加寬區域。

加寬區域對於建立巴士停車處、中央、轉向車道和停車車道是相當實用的。

本練習上接〈練習 2：編輯偏移定線〉。

在偏移定線上建立加寬

1. 開啟 Align-6C.dwg，其位於自學課程圖面資料夾。

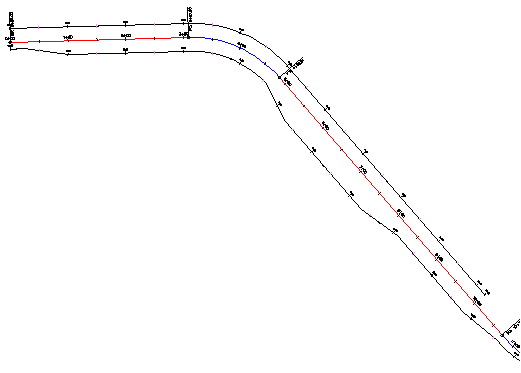

   圖面包含一個地形及一個中心線定線，以及兩條偏移定線。

2. 選取在中心線定線右邊的偏移定線。

3. 按一下「偏移定線」頁籤 「修改」面板 「加入加寬」 查找。
4. 按照指令行提示指定下列參數：
   • 是否將加寬部份建立為新定線？：否
   • 起點樁號：150
   • 終點樁號：1000
   • 加寬偏移：24

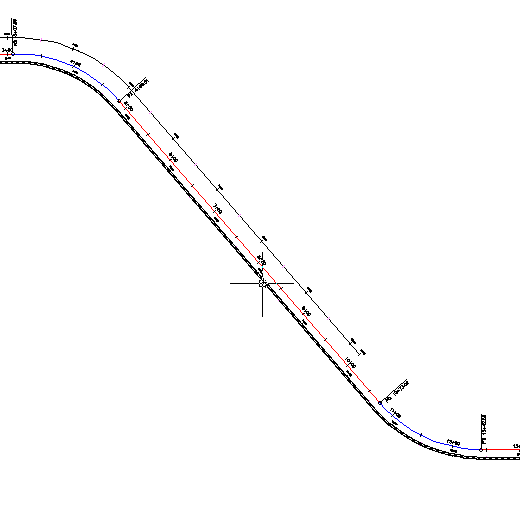

   加寬區域已建立，並且您所輸入的參數已顯示在「偏移定線參數」對話方塊中。您將在〈練習 4：編輯偏移加寬〉中學習如何使用此對話方塊和掣點來修改偏移定線。



向一個加寬區域加入加寬區域

1. 選取中心線定線右邊的偏移定線。按一下右鍵。按一下「編輯偏移參數」。
   註:

   您也可以使用 掣點加入加寬區域。

   偏移定線參數 (包括既有加寬的參數) 會顯示在「偏移定線參數」對話方塊中。

2. 在「偏移參數」對話方塊中，按一下「加入加寬」。
3. 按照指令行提示指定下列參數：
   • 起點樁號：550
   • 終點樁號：750
   • 加寬偏移：42
4. 按 Esc 除選偏移定線。

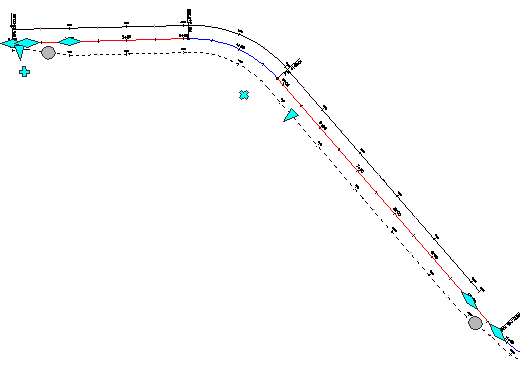

   第二個加寬區域已建立在原始加寬區域內。新加寬區域的參數會顯示在「偏移定線參數」對話方塊中。



若要繼續學習本自學課程，請移至〈練習 4：編輯偏移加寬〉。
