在本練習中,您將為您在上一個練習中從 AutoCAD 直線建立的地勢線指定高程。
本練習上接〈練習 1:建立地勢線〉。
編輯地勢線高程
本練習使用 Grading-2.dwg,其中包含您在上一個練習中所做的修改。
面板
查找。
在「整地高程編輯器」中,您將看到每條線段的長度以及每個頂點處的高程。請注意,如您在〈練習 1:建立地勢線〉中所指定,第一個點的高程為 688.000,最後一個點的高程與地形的高程相符。兩個中間點的高程值根據起點值和終點值自動內插。您可以使用此表格編輯高程值和坡度比值。現在將為直線 AB 指定高程值。
在接下來的步驟中,您將在地勢線上插入高程點。
在地勢線上插入高程點

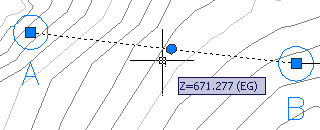

在地勢線 AB 上,將看到一個小的圓和一個展示了該點處樁號值和高程的工具提示。您可以使用游標將該點移至新位置。
該點將加入至「整地高程編輯器」中的表格內,從中可以編輯樁號、高程、坡度比和長度 (點之間的距離)。
將顯示用於端點和高程點的編輯掣點。您可以按一下此高程點,然後沿地勢線滑動它。您也可以按一下其中一個端點,然後將其移至新位置。執行任何掣點編輯作業時,「整地高程編輯器」中的值均會隨之更新。

在接下來的步驟中,要將地勢線 BC 披覆至既有地形地面上。該指令將為地勢線的每個頂點指定高程。
在地形上披覆地勢線
面板
查找。
「高程編輯器」中將沿地勢線 BC 顯示每個高程點的資料,其中包括高程點的高程以及該高程點到下一個點的距離和坡度比。地形上類似這樣的地勢線可成為整地的有用起點。可以使用「整地高程編輯器」頂部的控制項來加入和刪除高程點,以及調整這些高程點的高程。您可以選取該表格中的多個點用於群組作業,例如,將這些點同時提昇或降低相同量,或將這些點的高程「平坦」至同一個值。
若要繼續學習本自學課程,請移至〈練習 3:建立整地〉。
