練習 3：建立整地

在本練習中，您將建立一組整地 (稱為整地群組)，用於在路堤側面形成逕流。

本練習上接〈練習 2：指定地勢線高程〉。

建立整地群組並指定整地建立設定

註:

本練習使用 Grading-2.dwg，其中包含您在上一個練習中所做的修改，或者您可以從自學課程圖面資料夾開啟 Grading-3.dwg。

1. 按一下「常用」頁籤 「建立設計」面板 「整地」下拉式功能表 「整地建立工具」 查找。
2. 在「整地建立工具」工具列中，按一下「設定整地群組」。
3. 在「建立整地群組」對話方塊中，指定下列參數：
   • 命名：溝渠排水
   • 自動建立地形：已選取
   • 體積基準地形：已選取
4. 按一下「確定」。
5. 在「建立地形」對話方塊中，按一下「確定」。
6. 在「整地建立工具」工具列中，按一下「選取準則集」。
7. 從清單中選取「溝渠準則集」。按一下「確定」。
8. 在「選取整地準則」清單中，確保選取「Distance @ -6%」。
9. 按一下 展開「整地建立工具」工具列。
10. 在「型式」清單中，選取「 溝渠 」。

建立整地

1. 按一下「建立整地」。按一下地勢線 AB。
2. 在地勢線上方按一下來指明要套用整地的位置，以回應指令行提示。
3. 按 Enter (「是」) 將整地套用至地勢線的整個長度。
4. 按 Enter 接受預設距離 (10 英呎)。

   將建立整地。「溝渠排水」將加入至「工具區」的「探勘器」頁籤上「工址 1」中的整地群組集合中。此整地將建立以 6% 的坡度比自基準線向下延伸 10 英呎距離的溝渠一側。

5. 按 Esc 結束指令。

   在接下來的幾步中，您將建立從第一個整地的目標線到既有地形的其他整地。

6. 設定顯示，以使地勢線 AB 填滿圖面視窗大部分區域。
7. 按一下「選取整地準則」清單，然後按一下「地形 @ 4-1 坡度」。
8. 按一下「建立整地」，然後按一下所建立的第一個整地中的紅色目標線。

9. 輸入是將整地套用至線的整個長度。
10. 按 Enter 接受開挖坡度 (4:1)。
11. 按 Enter 接受填方坡度 (4:1)。
12. 按 Esc 結束指令。

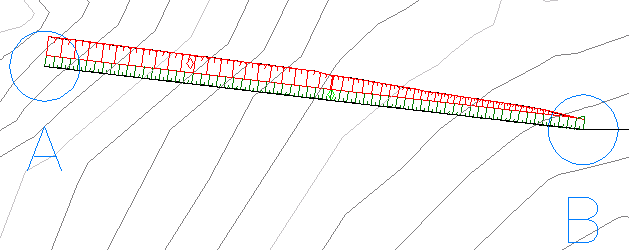

    將建立整地。此整地建立了一個由溝渠底部開始向上延伸到地形的 4:1 坡度。您的結果可能會與圖解有所不同。

    註:

    「事件檢視器」可能會通知您已忽略重複的點。地形將透過兩次整地來建立，該兩次整地共用公用圖徵，因此也共用點資料。第一次整地的邊坡線是第二次整地的基準線。建立地形時，將萃取點中的資料並用於每次整地。由於點資料是重複的，因此將忽略每個點的兩個例證資料中的一個。

    若要繼續學習下一個自學課程，請移至〈編輯整地〉。
