練習 3：修改資料區帶型式

在此練習中，您將學習如何變更資料區帶中顯示的資料。

本練習上接〈練習 2：在資料區帶中移動標示〉。

修改資料區帶:型式

1. 開啟 Profile-6C.dwg，其位於自學課程圖面資料夾。

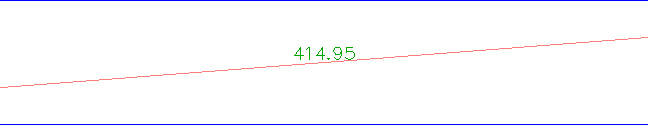

   請注意，在底部，「垂直幾何圖形」區帶和上升切線中的標示被切線遮蔽。


2. 選取縱斷面格線。按一下右鍵。按一下「縱斷面視圖性質」。
3. 在「縱斷面視圖性質」對話方塊中的「區帶」頁籤上的「位置」欄位中，選取「縱斷面視圖底端」。
4. 在「垂直幾何圖形」列中，按一下「幾何圖形」旁的 。
5. 在「點選區帶型式」對話方塊中，按一下「編輯目前的選取」。
6. 在「垂直幾何圖形區帶型式」對話方塊的「區帶詳細資料」頁籤上，「標示與記號」區域中的「位於」欄位指示哪種類型的區帶標示是使用編輯工具的重點。請確保已選取「上升切線」。
7. 在「標示與記號」區域中，按一下「構建標示」。

   「標示型式管理員」對話方塊中包含用於建立和編輯標示元件的控制項。請注意可用於區帶標示格式的許多控制項。

8. 在「文字」集合中，將「貼附」的值變更為「中下」。
9. 按三次「確定」。
10. 在「縱斷面視圖性質」對話方塊中，按一下「套用」。

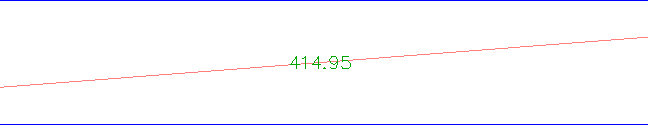

    請注意，在圖面中，資料區帶的上升切線標示的位置已變更。



    進一步探索：變更下降切線、凹陷曲線及凸形豎曲線的標示位置。
