在此練習中，您將檢查定線設計準則違犯，然後學習如何修正準則違犯。
當子圖元違犯準則或設計檢查時，則會在圖面視窗、「定線圖元」遠景及「定線配置參數」對話方塊中，於該子圖元上顯示警告符號。將游標懸停於圖面視窗中的警告符號上時，工具提示會顯示有關違犯的資訊。如果已違犯設計準則，則工具提示會顯示已違犯的準則以及符合該準則所需的最小值。如果已違犯設計檢查，工具提示會顯示已違犯的設計檢查的名稱。
本練習上接〈練習 1：繪製參考設計準則的定線〉。
檢查定線設計是否存在準則違犯
- 開啟 Align-7B.dwg，其位於自學課程圖面資料夾。
- 平移及縮放，直到您可以看到地形上的圓 B 和 C 為止。
提示:
拉近時，警告符號不會自動調整比例。在指令行中輸入 REGEN，以重調警告符號的大小。
- 將游標懸停於圓 B 中間的
符號上。

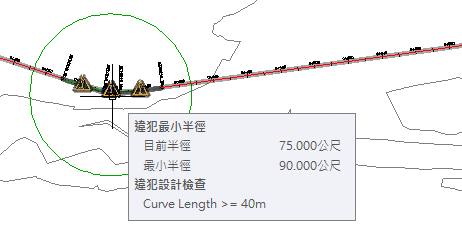

工具提示是在圖面視窗中審閱設計準則違犯的一種便捷方式。會在工具提示中顯示兩種違犯：
- 首先，曲線不滿足建議的最小半徑。曲線半徑和可接受的最小參數值均會顯示。
- 其次，曲線違犯了套用至定線的設計檢查。請注意，會顯示該設計檢查的名稱，但不會顯示目前值或建議值。不顯示值是因為設計檢查是由使用者建立的自訂公式。
註:如果子圖元違犯多個準則或設計檢查，則該子圖元上僅顯示單一符號。若要從子圖元中清除符號，必須清除所有違犯。
- 如果「定線配置工具」工具列未開啟，請選取定線。按一下右鍵。按一下。
- 在「定線配置工具」工具列中，按一下「定線格線視圖」
。
在「定線圖元」遠景中，從列 2.1 到列 2.3 中，
警告符號會顯示在「編號」欄，以及其他幾個欄中。警告符號會顯示在違犯設計準則檔中指定的設計準則的每個值旁邊。
- 在列 2.2 中，將游標懸停於
警告符號 (於「編號」欄中) 上。
請注意，工具提示會顯示已違犯的設計準則和設計檢查。
- 將游標懸停於列 4 中的 警告符號上。
請注意，已違犯的設計檢查的名稱會顯示在工具提示中。設計檢查是會傳回 True 或 False 值的自訂數學公式。它們可以指示適用的圖元是否違犯了設計檢查中的條件，但並不指定如何修正違犯。您將在〈練習 3：使用設計檢查〉中學習更多有關設計檢查的資訊。
- 在「定線配置工具」工具列中，按一下「子圖元編輯器」
。
將顯示「定線配置參數」視窗，其中不包含任何資料。
- 在「定線圖元」遠景中，於線段編號為 2 的任何的列上按一下，該線段為圓 B 中的螺旋線 - 曲線 - 螺旋線圖元。
所有三個子圖元的設計資料均顯示在「定線配置參數」視窗內的三欄式表格中，您可在該視窗中輕鬆地檢閱和編輯資料。
請注意，在「定線配置參數」視窗的「設計準則」面板中，
符號會顯示在每個已違犯的設計準則性質旁邊。在「配置參數」面板中，「值」欄會顯示每個子圖元的實際參數。「約束」欄會顯示子圖元必須符合的設計準則值。 符號會顯示在每個違犯設計準則的參數旁邊。同理在圖面視窗和「定線圖元」遠景中，會顯示已違犯的設計檢查，但不會標記違犯檢查的個別參數。
修正設計準則違犯
- 在「定線配置參數」視窗的「配置參數」面板上，將旋進長度值變更為 33.000m。按 Enter。
請注意，該警告符號已從「旋進長度」列中清除。
- 將「旋出長度值」變更為 33.000m。按 Enter。
- 將「曲線半徑」「值」變更為 100.000m。按 Enter。
警告符號會從「曲線半徑」列以及「定線圖元」遠景中清除。
請注意，該警告符號仍顯示在所有曲線子圖元上。該曲線仍違犯設計檢查。若要清除該警告符號，群組中的所有子圖元均必須滿足在設計準則檔和在適用的設計檢查中指定的值。
- 在「定線圖元」遠景的列 2.2 中，檢查「長度」欄。
請注意，「長度」值小於由設計檢查所指定的值 40。請注意，您不能編輯此曲線類型的「長度」值。但是，您可以增大曲線半徑來增大曲線長度。
- 在列 2.2 中，將「半徑」值變更為 200.000m。按 Enter。
- 在 「定線圖元」 Vista 中， 選取列 4。 在「半徑」欄中，將值變更為100.000m。按 Enter。
若要繼續學習本自學課程，請移至〈練習 3：使用設計檢查〉。
