練習 1：檢驗橫斷面中的既有廊道

此練習中，您將檢驗如何將邊坡次組合套用至橫斷面中的廊道模型。您將注意到目前邊坡參數所在的樁號，並不適合工址條件。

檢驗既有的廊道

1. 開啟 Assembly-2a.dwg，其位於自學課程圖面資料夾。

   此圖面包含兩個視埠。完整的廊道組合將顯示在頂部視埠中。地形、廊道及縱斷面視圖將顯示在底部視埠中。

2. 在底部視埠中，選取廊道。按一下「廊道」頁籤 「修改廊道橫斷面」面板 「橫斷面編輯器」。
3. 在「橫斷面編輯器」頁籤上，使用 按鈕檢驗如何將「通過道路」組合套用至廊道樁號。

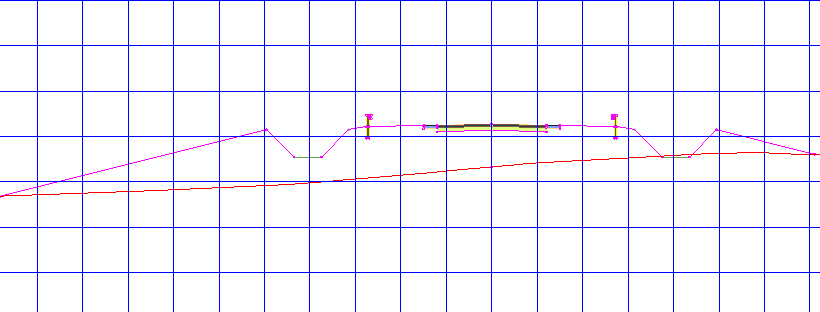

   組合將在道路的一側建立一溝渠。在廊道的起點和終點，兩側的挖方和填方均相對一致。



   在下列練習中，將針對兩種條件：

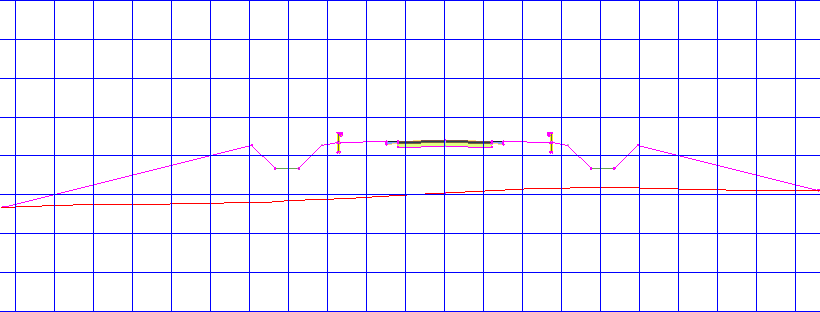

   • 首先，由樁號 0+00 至 1+00 的填方條件，將於左側產生相對較深的填方。儘管廊道組合已針對廊道的其他區域適當建構，您可以修改設計以在此區域內使用不同的方法。

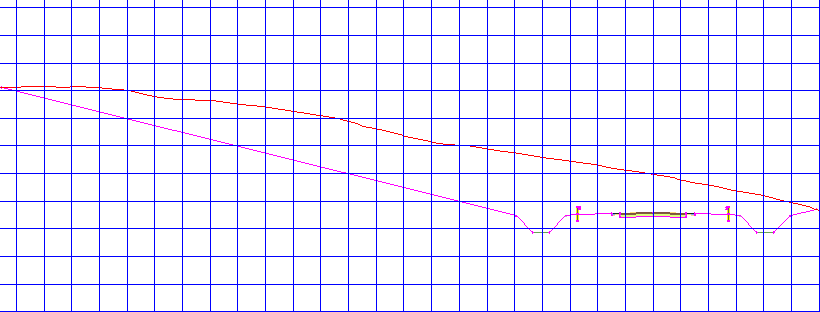

   • 其次，由樁號 5+00 至 8+00，更大量的材料必須由廊道的左側挖方。儘管「通過道路」組合適合用於廊道的大部分區域，但對這些樁號而言並不理想。

4. 在「檢視/編輯廊道橫斷面工具」工具列上，按一下 以返回樁號 0+00。

若要繼續學習本自學課程，請移至〈練習 2：將條件次組合加入至廊道組合〉。
