練習 2：將點資料加入至地形

在本練習中，您會將點資料從文字檔案匯入至目前圖面。

本練習上接〈練習 1：建立新不規則三角網地形〉。

將點資料匯入至目前圖面

1. 開啟圖面 Surface-1A.dwg ，其位於自學課程圖面資料夾。

   本圖面包含任何空白的地形定義，其名稱為「EG」。

2. 按一下「修改」頁籤 「地形資料」面板 「地形」 查找。
3. 按一下「地形」頁籤 「修改」面板 「加入資料」「點檔案」 查找。
4. 於「選取檔案」下，按一下。
5. 在「選取來源檔案」對話方塊中，瀏覽至自學課程資料夾。選取 Surface-1A-PENZD (space delimited).txt。按一下「開啟」。
6. 在「加入點檔案」對話方塊中的「指定點檔案格式」下，選取「PENZD (以空格分隔)」。
7. 在「加入點檔案」對話方塊中，按一下「確定」。
8. 在指令行中輸入 ZE。

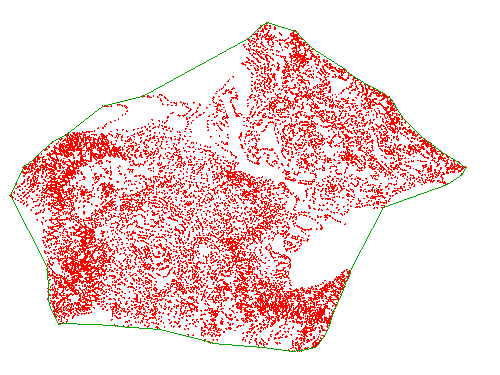

   包含所匯入點資料的地形將顯示在圖面中。



若要繼續學習本自學課程，請移至〈練習 2：將特徵線加入至地形〉。
